| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | YDPG-SCAXXX-9804-2D015 |
| एमओक्यू: | 50 पीसीएस |
| कीमत: | 0.16USD-19.9USD |
| प्रसव का समय: | भुगतान के बाद 7days |
| भुगतान की शर्तें: | वेस्टर्न यूनियन, टी/टी |

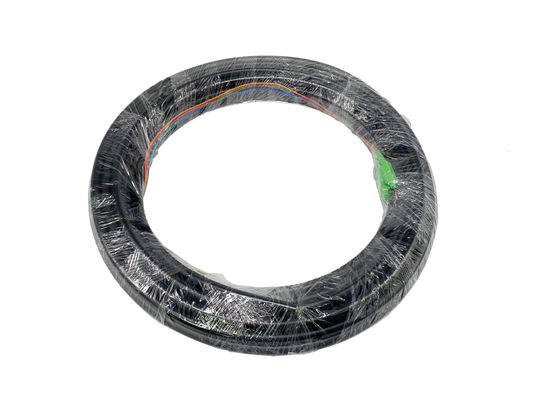

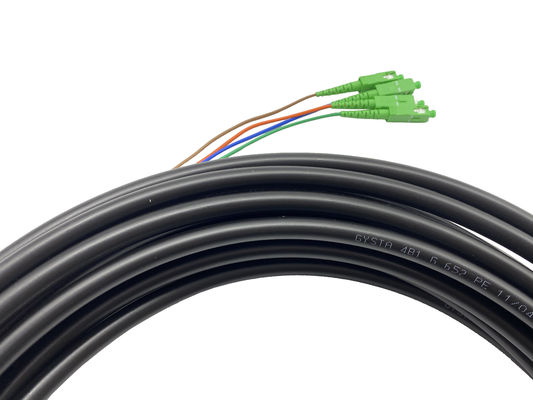

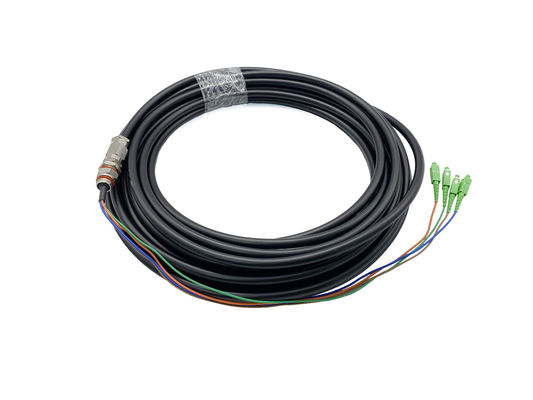

4 कोर कॉपर एल्युमिनियम वाटरप्रूफ फाइबर ऑप्टिक पिगटेल एससी एफसी एपीसी 9.8 मिमी मिलिट्री रग्गराइज्ड केबल पीई

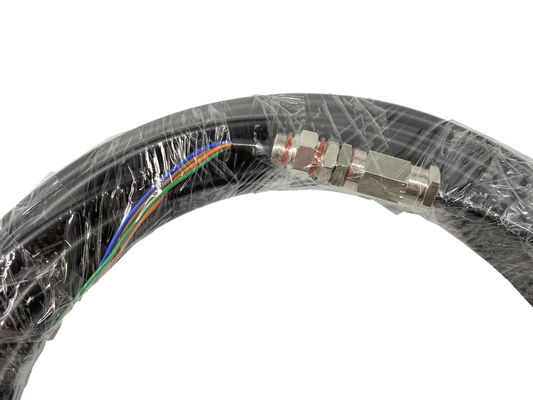

कठोर वातावरण में वाटरप्रूफ फाइबर पिगटेल / पैच कॉर्ड का उपयोग किया जा सकता है।यह मुख्य रूप से ऑप्टिकल ट्रांसमीटर के बाहरी कनेक्शन में उपयोग किया जाता है।वाटरप्रूफ फाइबर पिगटेल को स्टेनलेस स्टील से मजबूत वाटरप्रूफ यूनिट और आर्मर्ड आउटडोर पीई जैकेटेड केबल के साथ डिजाइन किया गया है।
ऑप्टिकल कनेक्टर विशिष्टता
| पैरामीटर | इकाई | पानी के सबूत फाइबर बेनी / पैच कॉर्डPa | |||
| एसएम | मिमी | ||||
| पीसी | यूपीसी | एपीसी | पीसी | ||
| sसम्मिलन हानि (सामान्य) | डीबी | 0.3 | 0.2 | 0.3 | 0.2 |
| हारकर लौटा | डीबी | 45 | 50 | 60 | 35 |
| ऑपरेटिंग तरंग दैर्ध्य | एनएम | १३१०, १५५० | |||
| विनिमय योग्यता | डीबी | 0.2 | |||
| कंपन | डीबी | 0.2 | |||
| परिचालन तापमान | ℃ | -40 ~ 75 | |||
| भंडारण तापमान | ℃ | -45 ~ 85 | |||
| आंतरिक कॉर्ड व्यास | मिमी | 3.0,φ2.0,φ0.9 | |||
| फाइबर कोर | कोर | 4, 6, 8, 12, 24, … फाइबर | |||
| लागू कनेक्टर | एफसी, एससी, एसटी, एमयू, एलसी | ||||
| पनरोक कनेक्टर सामग्री | एल्यूमीनियम या तांबा वैकल्पिक। | ||||
| अंत चेहरे का ज्यामितीय आयाम |
वक्रता त्रिज्या: 10-25 (पीसी / यूपीसी), 5-12 (एपीसी) वर्टेक्स ऑफ़सेट: 0-50um ऑप्टिकल फाइबर अवसाद: - १०० ~ + १०० एनएम |
||||
| मानकों | एनटीटी, टेल्कोर्डिया, आईईसी आईटीयू, UL94-V0 | ||||
केबल संरचना
वाटरप्रूफ केबल एक केंद्रीय शक्ति सदस्य के चारों ओर एक या एक से अधिक सिंगल-कोर फाइबर ऑप्टिक केबल का उपयोग करते हैं, जो लंबे समय तक लपेटने वाले प्लास्टिक मिश्रित टेप, निचोड़ केबल जैकेट के बाहर होते हैं।
विशेषताएस
आवेदन
यांत्रिक तकनीकी:
| फाइबर कोर | बाहरी दीया।(मिमी) | वजन (किलो/किमी) | अधिकतम तनाव (एन) | न्यूनतम।मोड़ त्रिज्या (मिमी) | ||
| लघु अवधि | दीर्घकालिक | इंस्टालेशन | काम कर रहे | |||
| <6कोर | 9.8 | 80 | 1000 | 300 | 20डी | १०डी |
| 11.8 | 110 | 1000 | 300 | 20डी | १०डी | |
| भंडारण अस्थायी। ℃ | -40～+70 | |||||
| संचालन तापमान।℃ | -20～+70 | |||||
ट्रांसमिशन तकनीकी:
| वेवलेंथ | 850/1300nm | १३१०/१५५० एनएम | ||
| फाइबर प्रकार | मल्टीमोड फाइबर | जी.652 | जी.६५५ | |
| कोर/कोटिंग दीया। | 50/125um | 62.5/125um | / | / |
| क्षीणन (डीबी/किमी) | ≤3.0/1.0 | 3.5/1.5 | 0.4/0.25 | -/0.5 |
| बैंडविड्थ (मेगाहर्ट्ज · किमी) | 200/400 | ≥160/200 | / | / |
आदेश की जानकारी
| वाईडीपीजी | - | कनेक्टर प्रकार की ओर A | कनेक्टर प्रकार की ओर B | - | केबल व्यास | फाइबर गिनती | - | फाइबर प्रकार | तार की लम्बाई |
|
YD=यिंगदा पीजी = बेनी पीसी = पैच कॉर्ड |
एससीयू = एससी / यूपीसी एससीए=एससी/एपीसी एफसीयू = एफसी / यूपीसी एफसीए = एफसी / एपीसी ... XXX=शून्य |
एससीयू = एससी / यूपीसी एससीए=एससी/एपीसी एफसीयू = एफसी / यूपीसी एफसीए = एफसी / एपीसी ... XXX=शून्य |
98=9.8mm 11=11.8mm |
02=2कोर ०४=४कोर 06=6कोर |
2डी=जी652डी ए१=जी६५७ए१ A2=G657A2 एम1=ओएम1 एम२=ओएम२ एम3=ओएम3 एम४=ओएम४ |
001=1मीटर 002=2मीटर ... 015=15मीटर 120=120मीटर ... |
|
|
