| एमओक्यू: | 100 पीसीएस |
| कीमत: | 1.1USD-4.58USD |
| स्टैंडर्ड पैकेजिंग: | 1PC/BOX |
| Delivery period: | 5-8days after payment |
| आपूर्ति क्षमता: | 10,000 pcs per month |

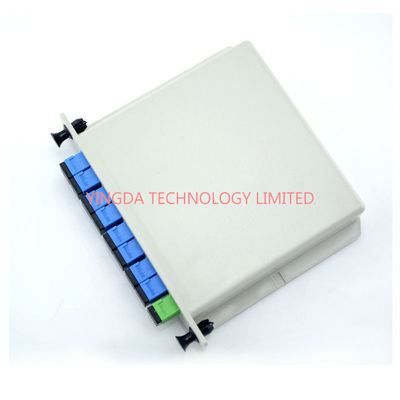

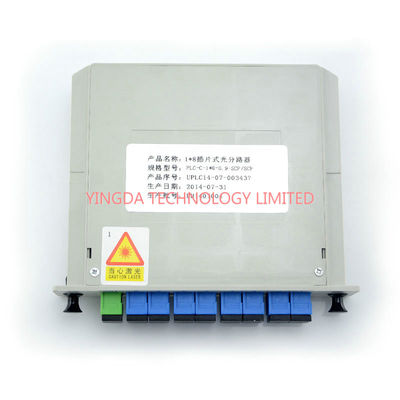

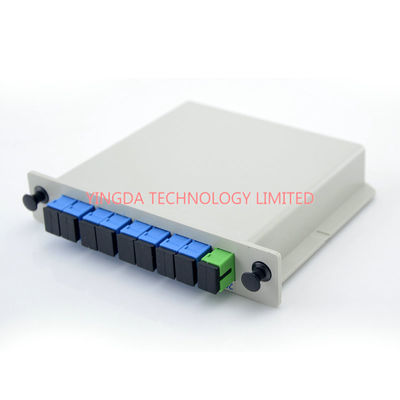

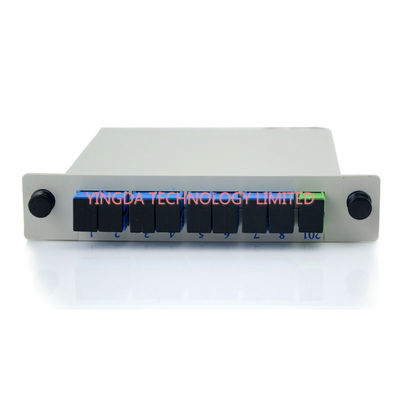

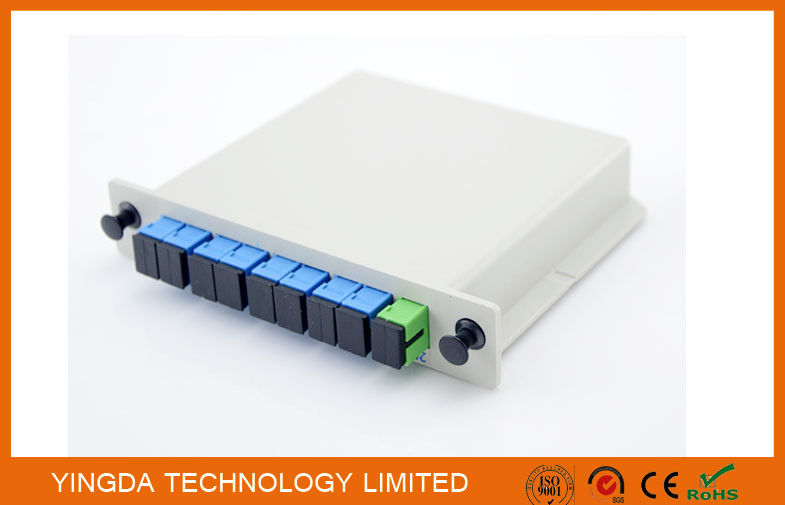

1*8 फाइबर ऑप्टिक पीएलसी स्प्लिटर LGX मॉड्यूल, CATV फाइबर ऑप्टिक टर्मिनल बॉक्स सम्मिलित प्रकार
यिंगदा ऑप्टिकल नेटवर्क के निर्माण के लिए एक उच्च परिशुद्धता फाइबर पीएलसी स्प्लिटर प्रदान करता है। स्थिति और वातावरण को रखने की कम आवश्यकताएं, कॉम्पैक्ट सम्मिलन मॉड्यूल प्रकार डिजाइन।यह जगह के लिए पर्याप्त छोटा है. इनडोर टर्मिनल बॉक्स और ओडीएफ फ्रेम या ऑप्टिकल फाइबर वितरण बॉक्स में सीधे। पीएलसी ऑप्टिकल स्प्लिटर कम सम्मिलन हानि, कम पीडीएल और उच्च वापसी हानि के साथ समान शक्ति विभाजन प्रदान करता है।उपयोगकर्ता प्रत्येक आउटपुट चैनल के लिए ऑप्टिकल विभाजन अनुपात अनुकूलित कर सकते हैंकार्य तरंग दैर्ध्य की सीमा 1260nm से 1650nm तक है।
फाइबर पीएलसी स्प्लिटर 1*8 बॉक्स के अंदर पोहटो को स्ट्रक्चर करता है। प्रत्येक एडाप्टर और फाइबर लिंक को व्यवस्थित तरीके से घुमाया जाता है, और फाइबर को ठीक करने के लिए एक हुक होता है।प्रत्येक एडाप्टर या स्प्लिटर इंटरफ़ेस एक धूल कवर या धूल टोपी है, और संरचना ठीक और व्यवस्थित है, जो फाइबर टर्मिनल बॉक्स में स्थापना के लिए अधिक उपयुक्त है।
फाइबर ऑप्टिक बॉक्स विशेषताएंः
* कॉम्पैक्ट आकार का डिजाइन
* कम सम्मिलन हानि और कम पीडीएल
* उच्च विश्वसनीयता
* उच्च चैनल गिनती
* व्यापक तरंग दैर्ध्य सीमा
* बड़े परिचालन तापमान रेंज
* अनुकूलित पैकेजिंग और विन्यास
* Telcordia GR1209/1221 की पूर्ण योग्यता
फाइबर पीएलसी स्प्लिटर विनिर्देशः
1×N(N>2) (कनेक्टर के साथ) ऑप्टिकल पैरामीटरः
|
मापदंड |
1×4 |
1×8 |
1×16 |
1×32 |
||||||
|
1 |
ऑपरेशन तरंग दैर्ध्य (nm) |
1260 से 1650 |
||||||||
|
2 |
सम्मिलन हानि (dB) |
अधिकतम |
7.4 |
10.7 |
13.7 |
16.9 |
||||
|
3 |
रिटर्न हानि (dB) |
अधिकतम |
0.6 |
0.8 |
1.2 |
1.7 |
||||
|
4 |
रिटर्न हानि (dB) |
मिन |
55 |
55 |
55 |
55 |
||||
|
5 |
पीएलडी ((डीबी) |
अधिकतम |
0.2 |
0.3 |
0.3 |
0.3 |
||||
|
6 |
दिशानिर्देश (dB) |
मिन |
55 |
55 |
55 |
55 |
||||
|
7 |
तरंग दैर्ध्य पर निर्भर हानि (dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|||||
|
8 |
सूअर की पूंछ की लंबाई ((m) |
1.2 ((±0.1) या ग्राहक द्वारा निर्दिष्ट |
||||||||
|
9 |
फाइबर का प्रकार |
250μm नंगे फाइबर |
||||||||
|
10 |
ऑपरेशन तापमान ((°C) |
-40~85 |
||||||||
|
11 |
भंडारण तापमान ((°C) |
-40~85 |
||||||||
|
12 |
पैकेजिंग आकार ((L × W × H) (मिमी) |
40×4×4 |
40×4×4 |
40×4×4 |
50×7×4 |
|
||||
|
1 |
ऑपरेशन तरंग दैर्ध्य (nm) |
1260 से 1650 |
||||||||
|
2 |
रिटर्न हानि (dB) |
एपीसी मिन |
55 |
|||||||
|
यूपीसी मिन |
50 |
|||||||||
|
3 |
दिशानिर्देश (dB) |
मिन |
55 |
|||||||
|
4 |
सूअर की पूंछ की लंबाई ((m) |
1.0(±0.1) या ग्राहक द्वारा निर्दिष्ट |
||||||||
|
5 |
फाइबर का प्रकार |
अनुकूलन |
||||||||
|
6 |
ऑपरेशन तापमान ((°C) |
-20~65 |
||||||||
|
7 |
भंडारण तापमान ((°C) |
-40~85 |
||||||||
नोटः सभी माप कमरे के तापमान पर किए गए और विनिर्देश में कनेक्टर शामिल हैं।
2×N(N>2)PLCS(बिना कनेक्टर के) ऑप्टिकल फाइबर पीएलसी स्प्लिटर पैरामीटरः
|
मापदंड |
2×4 |
2×8 |
2×16 |
2×32 |
||
|
1 |
ऑपरेशन तरंगदैर्ध्य (एनएम) |
1260 से 1650 |
||||
|
2 |
सम्मिलन हानि (dB) |
अधिकतम |
7.8 |
11.2 |
14.2 |
17.4 |
|
3 |
हानि एकरूपता (dB) |
अधिकतम |
1.2 |
1.5 |
1.8 |
2.0 |
|
4 |
रिटर्न हानि (dB) |
मिन |
55 |
55 |
55 |
55 |
|
5 |
पीएलडी ((डीबी) |
अधिकतम |
0.2 |
0.3 |
0.4 |
0.4 |
|
6 |
दिशानिर्देश (dB) |
मिन |
55 |
55 |
55 |
55 |
|
7 |
तरंग दैर्ध्य पर निर्भर हानि (dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|
|
8 |
सूअर की पूंछ की लंबाई ((m) |
1.2 ((±0.1) या ग्राहक द्वारा निर्दिष्ट |
||||
|
9 |
फाइबर का प्रकार |
व्यसन |
||||
|
10 |
ऑपरेशन तापमान ((°C) |
-40~85 |
||||
|
11 |
भंडारण तापमान ((°C) |
-40~85 |
||||
|
12 |
आयाम (L × W × H) (मिमी) |
50×4×4 |
50×4×4 |
60×7×4 |
60×7×4 |
|
नोटः सभी माप कमरे के तापमान पर किए गए और विनिर्देश में कनेक्टर शामिल हैं।
