| एमओक्यू: | 50 pcs |
| कीमत: | 1.1USD-4.58USD |
| स्टैंडर्ड पैकेजिंग: | 1PC/BOX |
| Delivery period: | 5-8days after payment |
| आपूर्ति क्षमता: | 10,000 pcs per month |

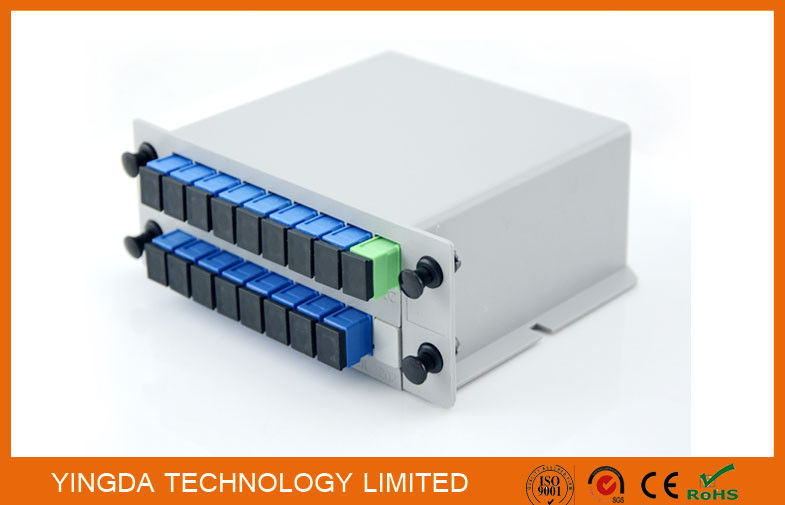

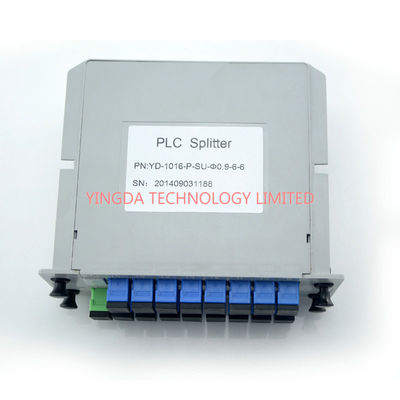

जीपीओएन नेटवर्क 1:8 पीएलसी ऑप्टिकल स्प्लिटर एलजीएक्स एल्यूमीनियम 2 स्लॉट कैसेट चेसिस
यिंगदा ऑप्टिकल नेटवर्क के निर्माण के लिए एक उच्च सटीक पीएलसी स्प्लिटर प्रदान करता है। प्लेसमेंट स्थिति और वातावरण की कम आवश्यकताएं, कॉम्पैक्ट सम्मिलन मॉड्यूल प्रकार डिजाइन।यह इनडोर टर्मिनल बॉक्स और सीधे ओडीएफ फ्रेम या ऑप्टिकल फाइबर वितरण बॉक्स में रखने के लिए पर्याप्त छोटा है. पीएलसी ऑप्टिकल स्प्लिटर कम सम्मिलन हानि, कम पीडीएल और उच्च वापसी हानि के साथ समान शक्ति विभाजन प्रदान करता है। उपयोगकर्ता प्रत्येक आउटपुट चैनल के लिए फाइबर ऑप्टिकल स्प्लिटिंग अनुपात को अनुकूलित कर सकता है।कार्य तरंग दैर्ध्य की सीमा 1260nm से 1650nm तक है.
GPON 1*8 फाइबर स्प्लिटर विशेषताएंः
* कॉम्पैक्ट आकार का डिजाइन
* कम सम्मिलन हानि और कम पीडीएल
* उच्च विश्वसनीयता
* उच्च चैनल गिनती
* व्यापक तरंग दैर्ध्य सीमा
* बड़े परिचालन तापमान रेंज
* अनुकूलित पैकेजिंग और विन्यास
* Telcordia GR1209/1221 की पूर्ण योग्यता
एलजीएक्स स्प्लिटर विनिर्देशः
1×N(N>2) (कनेक्टर के साथ) ऑप्टिकल पैरामीटरः
|
मापदंड |
1×4 |
1×8 |
1×16 |
1×32 |
||||||
|
1 |
ऑपरेशन तरंग दैर्ध्य (nm) |
1260 से 1650 |
||||||||
|
2 |
सम्मिलन हानि (dB) |
अधिकतम |
7.4 |
10.7 |
13.7 |
16.9 |
||||
|
3 |
रिटर्न हानि (dB) |
अधिकतम |
0.6 |
0.8 |
1.2 |
1.7 |
||||
|
4 |
रिटर्न हानि (dB) |
मिन |
55 |
55 |
55 |
55 |
||||
|
5 |
पीएलडी ((डीबी) |
अधिकतम |
0.2 |
0.3 |
0.3 |
0.3 |
||||
|
6 |
दिशानिर्देश (dB) |
मिन |
55 |
55 |
55 |
55 |
||||
|
7 |
तरंग दैर्ध्य पर निर्भर हानि (dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|||||
|
8 |
सूअर की पूंछ की लंबाई ((m) |
1.2 ((±0.1) या ग्राहक द्वारा निर्दिष्ट |
||||||||
|
9 |
फाइबर का प्रकार |
250μm नंगे फाइबर |
||||||||
|
10 |
ऑपरेशन तापमान ((°C) |
-40~85 |
||||||||
|
11 |
भंडारण तापमान ((°C) |
-40~85 |
||||||||
|
12 |
पैकेजिंग आकार ((L × W × H) (मिमी) |
40×4×4 |
40×4×4 |
40×4×4 |
50×7×4 |
|
||||
|
1 |
ऑपरेशन तरंग दैर्ध्य (nm) |
1260 से 1650 |
||||||||
|
2 |
रिटर्न हानि (dB) |
एपीसी मिन |
55 |
|||||||
|
यूपीसी मिन |
50 |
|||||||||
|
3 |
दिशानिर्देश (dB) |
मिन |
55 |
|||||||
|
4 |
सूअर की पूंछ की लंबाई ((m) |
1.0(±0.1) या ग्राहक द्वारा निर्दिष्ट |
||||||||
|
5 |
फाइबर का प्रकार |
अनुकूलन |
||||||||
|
6 |
ऑपरेशन तापमान ((°C) |
-20~65 |
||||||||
|
7 |
भंडारण तापमान ((°C) |
-40~85 |
||||||||
नोटः सभी माप कमरे के तापमान पर किए गए और विनिर्देश में कनेक्टर शामिल हैं।
2×N(N>2)PLCS(बिना कनेक्टर के) ऑप्टिकल पैरामीटरः
|
मापदंड |
2×4 |
2×8 |
2×16 |
2×32 |
||
|
1 |
ऑपरेशन तरंगदैर्ध्य (एनएम) |
1260 से 1650 |
||||
|
2 |
सम्मिलन हानि (dB) |
अधिकतम |
7.8 |
11.2 |
14.2 |
17.4 |
|
3 |
हानि एकरूपता (dB) |
अधिकतम |
1.2 |
1.5 |
1.8 |
2.0 |
|
4 |
रिटर्न हानि (dB) |
मिन |
55 |
55 |
55 |
55 |
|
5 |
पीएलडी ((डीबी) |
अधिकतम |
0.2 |
0.3 |
0.4 |
0.4 |
|
6 |
दिशानिर्देश (dB) |
मिन |
55 |
55 |
55 |
55 |
|
7 |
तरंग दैर्ध्य पर निर्भर हानि (dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|
|
8 |
सूअर की पूंछ की लंबाई ((m) |
1.2 ((±0.1) या ग्राहक द्वारा निर्दिष्ट |
||||
|
9 |
फाइबर का प्रकार |
व्यसन |
||||
|
10 |
ऑपरेशन तापमान ((°C) |
-40~85 |
||||
|
11 |
भंडारण तापमान ((°C) |
-40~85 |
||||
|
12 |
आयाम (L × W × H) (मिमी) |
50×4×4 |
50×4×4 |
60×7×4 |
60×7×4 |
|
नोटः सभी माप कमरे के तापमान पर किए गए और विनिर्देश में कनेक्टर शामिल हैं।
एफटीटीएच जीपीओएन एलजीएक्स स्प्लिटर आवेदन
