| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | YDPC-LLA-SX-01 |
| एमओक्यू: | 500 pcs |
| कीमत: | बातचीत योग्य |
| प्रसव का समय: | 5-8days after payment |

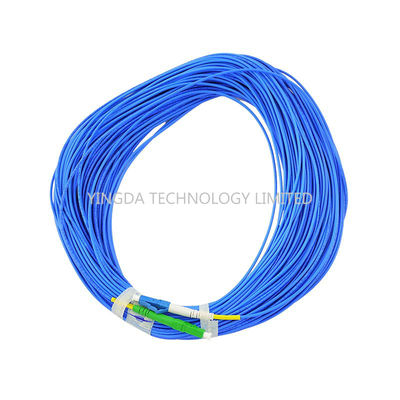

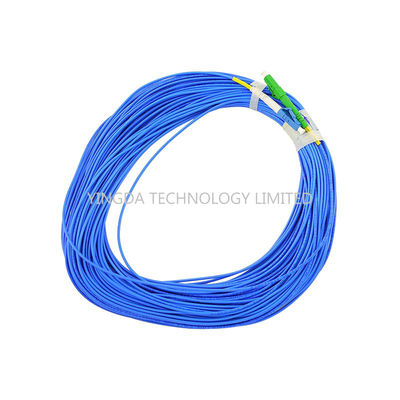

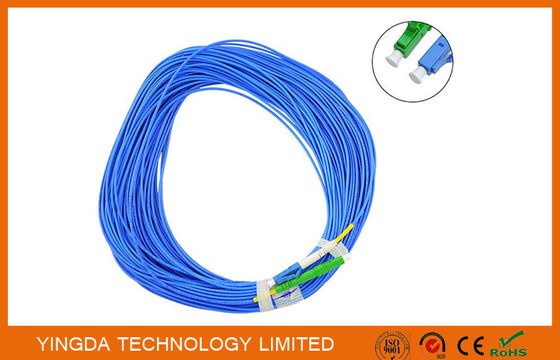

एलसी से एलसी एपीसी फाइबर ऑप्टिक पैच कॉर्ड सिंगलमोड, फाइबर पैच केबल एलसी - एलसी / एपीसी
फाइबर ऑप्टिक पैच कॉर्ड फाइबर ऑप्टिक नेटवर्क में सबसे अधिक उपयोग किए जाने वाले घटकों में से एक है। फाइबर ऑप्टिक पैच कॉर्ड को कभी-कभी फाइबर ऑप्टिक जंपर या फाइबर ऑप्टिक पैच केबल भी कहा जाता है।आम तौर पर फाइबर ऑप्टिक पैच कॉर्ड के दो प्रकार होते हैं: एकल मोड फाइबर ऑप्टिक पैच कॉर्ड और मल्टीमोड फाइबर ऑप्टिक पैच कॉर्ड। यहाँ शब्द मोड का अर्थ फाइबर ऑप्टिक केबल कोर में फाइबर ऑप्टिक प्रकाश के प्रसारण मोड है।आमतौर पर एकल मोड फाइबर ऑप्टिक पैच कॉर्ड 9/125 फाइबर ग्लास के साथ होते हैं और पीले जैकेट रंग के होते हैंमल्टी मोड फाइबर ऑप्टिक पैच कॉर्ड 50/125 या 62.5/125 फाइबर ग्लास के साथ होते हैं और नारंगी रंग के होते हैं।

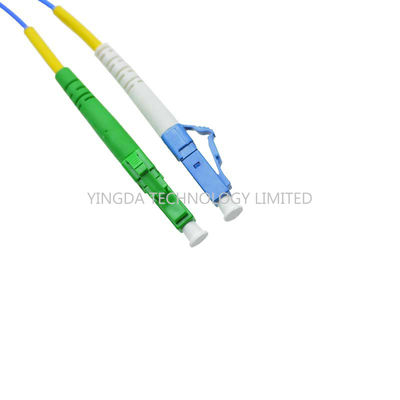

एलसी फाइबर ऑप्टिक पैच केबल में एक छोटा फॉर्म फैक्टर (एसएफएफ) कनेक्टर होता है और यह उच्च घनत्व अनुप्रयोगों के लिए आदर्श है। एलसी फाइबर ऑप्टिक पैच कॉर्ड कनेक्टर में 1 मापने वाला एक जिरकोनिया सिरेमिक फेरुल होता है।25 मिमी Oपीसी या एपीसी अंत सतह के साथ, और इष्टतम सम्मिलन और वापसी हानि प्रदान करता है।
फाइबर ऑप्टिक पैच कॉर्ड विभिन्न प्रकार के केबल,पीवीसी,राइजर,प्लिनम,ओएफएनआर,ओएफएनपी,एलएसजेडएच (एलएसओएच) के साथ हैं।10 गिग एक्वा,सिम्पलेक्स फाइबर ऑप्टिक पैच कॉर्ड और डुप्लेक्स फाइबर ऑप्टिक पैच कॉर्ड और मल्टी फाइबर हैंकेबल विधानसभाओं,और वहाँरिबन फैन आउट फाइबर केबल असेंबली और बंडल फाइबर ऑप्टिक केबल हैंसंयोजन.सामान्य फाइबर ऑप्टिक पैच कॉर्ड केबलव्यास 0.9 मिमी, 2 मिमी, या 3 मिमी हो सकता है।
फाइबर पैच कॉर्ड विशेषताएं
फाइबर ऑप्टिक पैच कोर एप्लिकेशन
विनिर्देश
|
जैकेट |
राइज़र (OFNR), प्लेनम (OFNP), कम धुआं वाले हेलोजेन (LSZH), पीवीसी |
|
व्यास |
0.9mm (9/125um), 1.6mm, 1.8mm, 2.0mm, 3.0mm |
|
जैकेट रंग |
एक्वा, नारंगी, हरा, लाल, नीला, ग्रे, काला, पीला |
|
कनेक्टर |
FC,SC,ST,MU,LC, D4,DIN,E2000 MT-RJ,MPO FC,SC,ST,MU, LC,SMA,E2000 MT-RJ,FDDI, MPO,ESCON |
|
सम्मिलन हानि (dB) |
≤ 0.2 (यूपीसी) |
|
विनिमेयता |
≤ 0.2 डीबी |
|
तन्य शक्ति |
≤ 0.2 डीबी (0 से 15 किलोग्राम) |
|
तापमान सीमा |
(-40 से +80 डिग्री सेल्सियस) |
|
पोलिश |
यूपीसी एपीसी पीसी |
|
केबल का प्रकार |
एकल मोड, मल्टीमोड |
|
शीर्ष के ऑफसेट |
≤50 um, ≤100 um |
|
फाइबर गोलाकार ऊंचाई |
-90 एनएम, +50 एनएम |
|
कोणीय ऑफसेट |
8°± 0.5°C (एपीसी) |
आदेश की जानकारी
|
कनेक्टर ए |
कनेक्टर बी |
फाइबर का प्रकार |
केबल का व्यास |
केबल जैकेट |
लम्बाई |
|
एलसी/यूपीसी |
एलसी/यूपीसी |
9/125um |
0.9 मिमी सिम्पलेक्स |
पीवीसी |
0.5 मीटर |
|
एलसी/एपीसी |
एलसी/एपीसी |
50/125um |
1.8mm सिम्पलेक्स |
LSZH |
1 मीटर |
|
एफसी/यूपीसी |
एफसी/यूपीसी |
62.5/125um |
2.0सिम्पलेक्स |
|
3 मीटर |
|
एफसी/एपीसी |
एफसी/एपीसी |
50/125um OM3 |
3.0 मिमी सिम्पलेक्स |
|
5 मीटर |
|
एससी/यूपीसी |
एससी/यूपीसी |
50/125um OM4 |
1.8 मिमी डुप्लेक्स |
|
... |
|
एससी/एपीसी |
एससी/एपीसी |
|
2.0 मिमी डुप्लेक्स |
|
|
|
एसटी/यूपीसी |
एसटी/यूपीसी |
|
3.0 मिमी डुप्लेक्स |
|
|
|
एमटीआरजे/महिला |
एमटीआरजे/महिला |
|
3.0 मिमी गोल |
|
|
|
एमटीआरजे/पुरुष |
एमटीआरजे/पुरुष |
|
... |
|
|
|
एमयू/यूपीसी |
एमयू/यूपीसी |
|
|
|
|
|
एमयू/एपीसी |
एमयू/एपीसी |
|
|
|
|
|
ई2000 |
ई2000 |
|
|
|
|
|
... |
... |
|
|
|
|
