| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | FPG-ST-OS1-0.9-2-W |
| एमओक्यू: | 100 PCS |
| कीमत: | बातचीत योग्य |

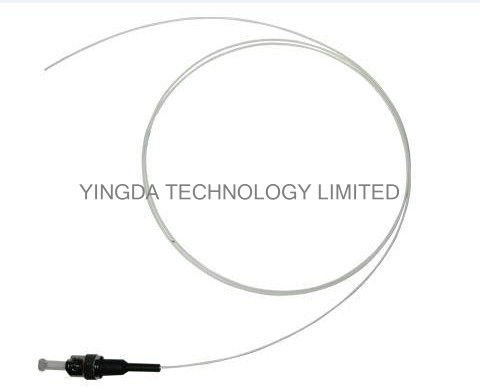

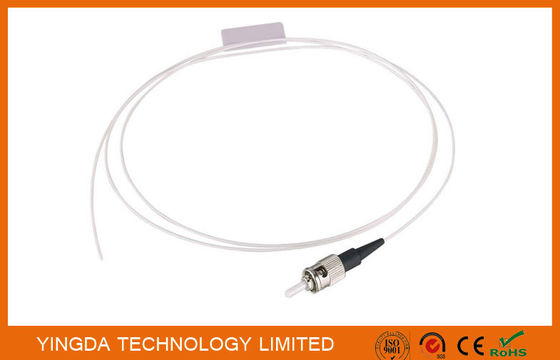

एसटी यूपीसी एसएम एसएक्स पिगटेल, ऑप्टिक फाइबर पिगटेल एसटी सिंगलमोड सिम्पलेक्स व्हाइट केबल
एसटी फाइबर पिगटेल अभी भी सबसे लोकप्रिय पिगटेल है, इसमें फाइबर को पकड़ने के लिए एक बायोनेट माउंट और एक लंबा बेलनाकार 2.5 मिमी सिरेमिक (आमतौर पर) या पॉलिमर फेरुल होता है। स्पष्ट रूप से बोलते हुए,एसटी फाइबर पिगटेल (सीधे टिप) एक फाइबर पिगटेल है जो एक प्लग और सॉकेट का उपयोग करता है जो एक आधा-ट्विस बायोनेट लॉक के साथ जगह में लॉक होता हैएसटी पिगटेल फाइबर ऑप्टिक केबलिंग के लिए पहला दोषपूर्ण मानक था और एसटी फाइबर पिगटेल अग्रणी फाइबर पिगटेल में से एक है।

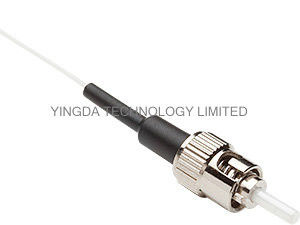

एसटी पिगटेल में बायोनेट शैली का आवास और एक लंबा स्प्रिंग-लोड किया गया फेर्रुल है जो फाइबर को पकड़ता है।
वे मल्टीमोड या सिंगलमोड दोनों संस्करणों में उपलब्ध हैं। क्षैतिज रूप से घुड़सवार सिंप्लेक्स और डुप्लेक्स एडाप्टर धातु या प्लास्टिक आवास के साथ उपलब्ध हैं,फ़ॉस्फ़ोर कांस्य या ज़िरकोनिया स्प्लिट आस्तीन के विकल्प के साथ.
आवेदन
फाइबर पैच कॉर्ड की विशेषताएं
विनिर्देश
|
कनेक्टर का प्रकार |
LC,SC,ST,FC.MU,MPO,SC/APC,FC/APC,LC/APC। एमयू/एपी डुप्लेक्स एमटीआरजे/महिला, एमटीआरजे/पुरुष |
|
फाइबर का प्रकार |
9/125um SMF-28 या समकक्ष (एकल मोड) OS1, (मल्टी-मोड) 50/125um OM1, 62.5/125um OM2 & 50/125um, 10G OM3, OM4 |
|
केबल का प्रकार |
सिम्पलेक्स, डुप्लेक्स (जिप कॉर्ड) Φ3.0mm, Φ2.0mm, Φ1.8mm Φ1.6mm पीवीसी या LSZH Φ0.9mm, Φ0.6 मिमी बफर फाइबर पीवीसी या एलएसजेएच |
|
चमकाने का तरीका |
यूपीसी,एसपीसी,एपीसी (8° और 6°) |
|
सम्मिलन हानि |
≤ 0.1dB (एकल मोड मास्टर के लिए); ≤ 0.25dB (एकल मोड मानक के लिए); ≤ 0.25dB (मल्टी-मोड के लिए); JDS RM 3750 द्वारा परीक्षण किया गया |
|
रिटर्न हानि (एकल मोड के लिए) |
यूपीसी ≥ 50dB एसपीसी ≥ 55dB एपीसी ≥ 60dB (typ.65dB) JDS RM3750 द्वारा परीक्षण किया गया |
|
दोहराने की क्षमता |
±0.1dB |
|
परिचालन तापमान |
-40°C से 85°C तक |
|
ज्यामिति की आवश्यकता (एकल मोड के लिए) |
फेरुल अंत चेहरा त्रिज्याः 7 मिमी ≤ आर ≤ 12 मिमी (एपीसी के लिए); 10 मिमी ≤ आर ≤ 25 मिमी (मानक के लिए); एपेक्स ऑफसेट ≤ 30 μm (मास्टर के लिए); शीर्ष ऑफसेट ≤ 50 μm (मानक के लिए); अंडरकट -50nm ≤ U ≤ 50nm; DORC ZX-1 द्वारा परीक्षण किया गया |
ऑर्डर करने की जानकारी
एसटी/पीसी एमएम 50/125 सिंपल 0.9 मिमी ¥1 एम एलएसजेडएच
1 2 3 4 5 6 7
1 कनेक्टर प्रकारः एफसी, एससी, एलसी, एसटी, एमटीआरजे, एमयू, ई2000, एमपीओ, डीआईएन, डी 4, एसएमए
2 फेरुल अंत-तलेः पीसी, यूपीसी
3 कोर प्रकारः सिंगल-मोड (SM: 9/125um), मल्टीमोड (MM: 50/125um या 62.5/125um),
OM3 10Gigabit, OM4
4 केबल मात्राः सिम्पलेक्स या डुप्लेक्स
5 केबल व्यास: Ф3.0 मिमी, Ф2.4 मिमी, Ф2.0 मिमी, Ф1.8 मिमी, Ф1.6 मिमी, Ф0.9 मिमी
6 केबल लंबाईः 1, 2, 3 मीटर या अनुकूलित
7 केबल का प्रकारः पीवीसी, एलएसजेडएच
हम भी प्रदान करते हैं एपोक्सी मुक्त एसटी XPFit पिगटेल के लिए त्वरित क्षेत्र समाप्ति के लिए. एसटी पिगटेल की पुरानी पीढ़ियों में से एक है, लेकिन अभी भी व्यापक रूप से इस्तेमाल किया जाता है मल्टीमोड नेटवर्क के लिए,भवनों और परिसरों के लिए LAN सहितआपका स्वागत है।
|
|
