| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | वाईडी-पीएलसी-एलजी-108-एफसी-15 |
| एमओक्यू: | 50 पीसी |
| कीमत: | 1.1USD-4.58USD |
| प्रसव का समय: | भुगतान के 5-8 दिन बाद |

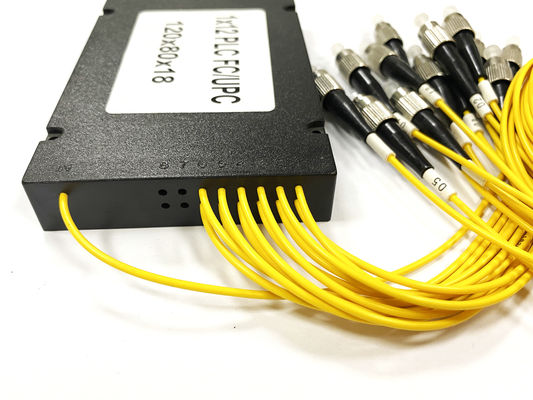

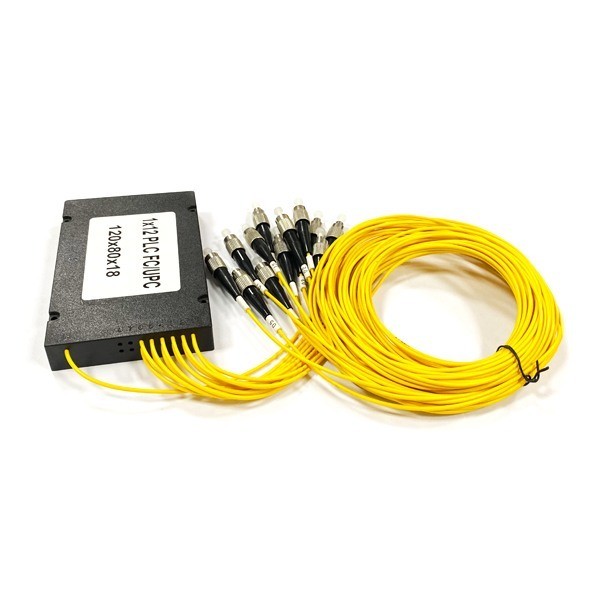

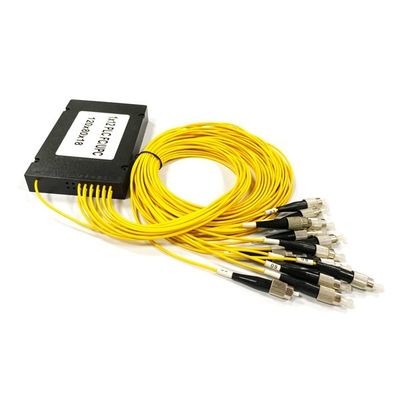

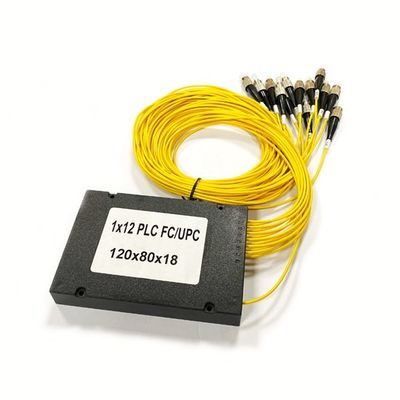

उच्च गुणवत्ता FTTH 1x12 एफसी कनेक्टर फाइबर ऑप्टिकल बॉक्स वितरक रैक पैच पैनल के लिए ABS बॉक्स पीएलसी स्प्लिटर
फाइबर ऑप्टिक प्लैनर लाइटवेव सर्किट (पीएलसी) स्प्लिटर एक प्रकार का ऑप्टिकल पावर मैनेजमेंट डिवाइस है जो सिलिका ऑप्टिकल वेवगाइड तकनीक का उपयोग करके निर्मित किया जाता है। इसमें छोटे आकार, उच्च विश्वसनीयता है,
व्यापक ऑपरेटिंग तरंग दैर्ध्य रेंज और अच्छी चैनल-टू-चैनल एकरूपता, और ऑप्टिकल सिग्नल पावर स्प्लिटिंग को महसूस करने के लिए पीओएन नेटवर्क में व्यापक रूप से उपयोग किया जाता है।
यिंगडा विशिष्ट अनुप्रयोगों के लिए 1xN और 2xN स्प्लिटर उत्पादों की पूरी श्रृंखला प्रदान करता है। सभी उत्पाद GR-1209-CORE-2001 और GR-1221-CORE-1999 आवश्यकताओं को पूरा करते हैं।
विशेषताएं
अनुपालन
विनिर्देश
तालिका 2 2×एन पीएलसी स्प्लिटर
|
पैरामीटर |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
|
परिचालन तरंग दैर्ध्य (nm) |
1260 से 1650 |
||||
|
फाइबर का प्रकार |
SMF-28e या ग्राहक द्वारा निर्दिष्ट |
||||
|
सम्मिलन हानि (dB) |
4.2 |
7.6 |
11.0 |
14.5 |
17.5 |
|
हानि एकरूपता (dB) |
0.8 |
1.5 |
1.5 |
2.0 |
2.5 |
|
रिटर्न हानि (dB) |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
|
ध्रुवीकरण पर निर्भर |
0.2 |
0.2 |
0.3 |
0.4 |
0.4 |
|
निर्देशात्मकता (dB) |
55 |
55 |
55 |
55 |
55 |
|
तरंग दैर्ध्य पर निर्भर |
0.3 |
0.5 |
0.5 |
0.5 |
0.5 |
|
तापमान स्थिरता |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
ऑपरेटिंग तापमान (°C) |
-40~85 |
||||
|
भंडारण तापमान (°C) |
-40~85 |
||||
|
मॉड्यूल आयाम (मिमी) |
100×80×10 |
100×80×10 |
120×80×18 |
140×115×18 |
140×115×18 |
नोट्स
.आवेदन
मैंx12 स्प्लिटिंग,SC/APC onnector.
कम सम्मिलन हानि, कम ध्रुवीकरण आश्रित हानि निम्न पीठ प्रतिबिंब।
कॉम्पैक्ट संरचना
छोटे आकार, यह सीधे विभिन्न प्रकार के ट्रांसफर बॉक्स में स्थापित किया जा सकता है और केवल कम स्थान लेता है।
उत्कृष्ट गुणवत्ता वाले चिप्स
प्रकाश का हानि तरंग दैर्ध्य के लिए संवेदनशील नहीं है और यह विभिन्न तरंग दैर्ध्य के संचरण की जरूरतों को पूरा कर सकते हैं
समर्थन एससी एलसी एफसी एसटी कनेक्टर, कोई भी मीटर आपकी आवश्यकता पर है।
विडियो
विडियो
|
