| एमओक्यू: | 50 पीसी |
| कीमत: | 1.1USD-4.58USD |
| स्टैंडर्ड पैकेजिंग: | 1pc/बॉक्स |
| Delivery period: | भुगतान के 5-8 दिन बाद |
| आपूर्ति क्षमता: | प्रति माह 10,000 पीसी |

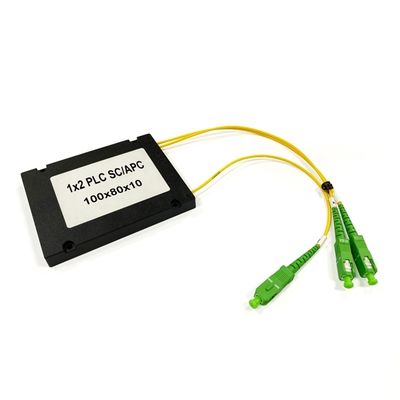

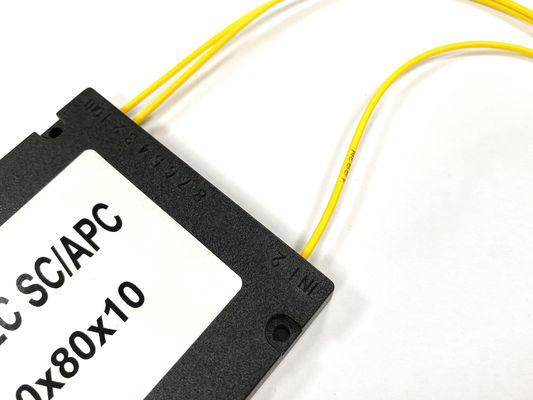

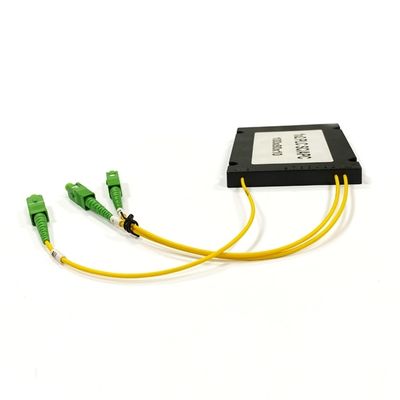

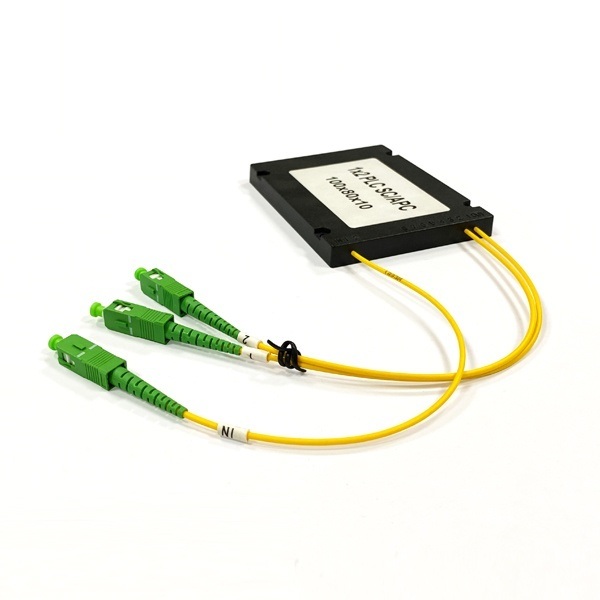

1*2 फाइबर ऑप्टिकल स्प्लिटर मॉड्यूल, प्लास्टिक बॉक्स 100×80×10mm 1.5M G657A1 LSZH 2.0mm
समतल तरंग गाइड ऑप्टिकल विभाजक (पीएलसी स्प्लिटर) क्वार्ट्ज सब्सट्रेट पर आधारित एक एकीकृत तरंग गाइड ऑप्टिकल पावर डिस्ट्रीब्यूशन डिवाइस है, जिसमें छोटी मात्रा की विशेषताएं हैं,व्यापक कार्य तरंग दैर्ध्य सीमा, उच्च विश्वसनीयता, और अच्छी प्रकाश पृथक्करण एकरूपता।
यिंगडा विशिष्ट अनुप्रयोगों के लिए 1xN और 2xN स्प्लिटर उत्पादों की पूरी श्रृंखला प्रदान करता है। सभी उत्पाद GR-1209-CORE-2001 और GR-1221-CORE-1999 आवश्यकताओं को पूरा करते हैं।
विक्रय बिंदु
1.ब्रांड वादाः YINGDA उच्च गुणवत्ता और विश्वसनीय उत्पादों की आपूर्ति करने के लिए प्रतिबद्ध है। Summitedek एकल मोड फाइबर ऑप्टिक स्प्लिटर 1 वर्ष की एक शक्तिशाली वारंटी द्वारा समर्थित है,ग्राहक की संतुष्टि और ब्रांड में विश्वास सुनिश्चित करना.
2उन्नत स्प्लिटर प्रौद्योगिकी: समिटडेक सिंगल मोड फाइबर ऑप्टिक स्प्लिटर में पीएलसी स्प्लिटिंग तकनीक है, जिसमें 1X2, 1X4, 1X8 सहित पोर्ट विकल्पों की एक विस्तृत श्रृंखला है।बहुमुखी कनेक्टिविटी जरूरतों को पूरा करना और इसे विभिन्न FTTX परिदृश्यों के लिए उपयुक्त बनाना.
3बहुमुखी प्रतिभा और अनुकूलन क्षमताः स्प्लिटर की विभिन्न डेटा नेटवर्क (जैसे 5जी, 4जी, जीएसएम और 3जी) के साथ संगतता इसे विभिन्न नेटवर्क वातावरणों के लिए उपयुक्त बनाती है,बदलती प्रौद्योगिकी की मांगों के लिए अनुकूलनशीलता सुनिश्चित करनाइसके अलावा, यह DC 12V कॉन्फ़िगरेशन के साथ कई बंदरगाहों और लचीली बिजली आपूर्ति का समर्थन कर सकता है।
4मजबूत निर्माण: स्प्लिटर बॉक्स में प्रयुक्त मजबूत एबीएस सामग्री इसकी स्थायित्व और लचीलापन की गारंटी देती है,चुनौतीपूर्ण परिस्थितियों में भी कनेक्टेड फाइबर ऑप्टिक उपकरण की सुरक्षा और स्थिरता सुनिश्चित करना.
5उच्च कनेक्टिविटी मानकः एलएफ सिंगल मोड फाइबर ऑप्टिक स्प्लिटर में एलसी और एपीसी कनेक्टर हैं, जो उद्योग मानक कनेक्टर हैं।यह मौजूदा प्रतिष्ठानों और भविष्य के उन्नयन के साथ उच्च स्तर की कनेक्टिविटी और संगतता प्रदान करता है1 मीटर की लंबाई विभिन्न सेटिंग्स में आसान और लचीला प्लेसमेंट सुनिश्चित करती है।
विशेषताएं
आवेदन
विनिर्देश
|
ऑप्टिकल पैरामीटर |
तरंग दैर्ध्य सीमाः 1260~1650nm |
||||||||||||
|
1X4 |
1X8 |
1x16 |
1X32 |
1x64 |
2X4 |
2X8 |
2x16 |
2X32 |
|||||
|
अलगाव हानि ((dB) |
कनेक्टर के साथ (अधिकतम) |
7.7 |
11.5 |
14.5 |
18.2 |
20.4 |
8 |
11.6 |
15.1 |
18.2 |
|||
|
कनेक्टर के बिना (अधिकतम) |
7.5 |
11.3 |
14.3 |
18.0 |
20 |
7.8 |
11.4 |
14.9 |
18 |
||||
|
एकरूपता (dB) |
कनेक्टर के साथ (अधिकतम) |
0.8 |
1.0 |
1.4 |
1.9 |
2.7 |
1.5 |
1.5 |
2.0 |
2.5 |
|||
|
कनेक्टर के बिना (अधिकतम) |
0.6 |
0.8 |
1.2 |
1.7 |
2.5 |
1.7 |
1.7 |
2.2 |
2.7 |
||||
|
पीडीएल (dB) |
कनेक्टर के साथ (अधिकतम) |
0.3 |
0.2 |
0.4 |
0.4 |
0.4 |
|||||||
|
कनेक्टर के बिना (अधिकतम) |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.4 |
|||||||
|
वापसी हानि ((dB) |
कनेक्टर से (मिश्रण) |
यूपीसीः 45, एपीसीः 50 |
|||||||||||
|
कनेक्टर के बिना (मिश्रण) |
50 |
||||||||||||
|
निर्देश (dB) |
मिनट. |
55 |
|||||||||||
|
पैकेज का आकार |
(LxWxH मिमी) |
4x4x50 |
4x7x50 |
4x12x60 |
4x5x50 |
4x8x50 |
|||||||
|
ऑपरेशन तापमान (°C) |
|
-40~+85 |
|||||||||||
|
लम्बाई पिगटेल |
|
ग्राहक की आवश्यकता के अनुसार |
|||||||||||
|
प्रकार पिगटेल ((मिमी) |
|
0.9,2 या ग्राहक की आवश्यकता के अनुसार |
|||||||||||
|
प्रकार कनेक्टर |
|
एफसी, एससी या ग्राहक की आवश्यकता के अनुसार |
|||||||||||
तालिका 2 2×एन पीएलसी स्प्लिटर
|
पैरामीटर |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
|
परिचालन तरंग दैर्ध्य (nm) |
1260 से 1650 |
||||
|
फाइबर का प्रकार |
SMF-28e या ग्राहक द्वारा निर्दिष्ट |
||||
|
सम्मिलन हानि (dB) |
4.2 |
7.6 |
11.0 |
14.5 |
17.5 |
|
हानि एकरूपता (dB) |
0.8 |
1.5 |
1.5 |
2.0 |
2.5 |
|
रिटर्न हानि (dB) |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
|
ध्रुवीकरण पर निर्भर |
0.2 |
0.2 |
0.3 |
0.4 |
0.4 |
|
निर्देशात्मकता (dB) |
55 |
55 |
55 |
55 |
55 |
|
तरंग दैर्ध्य पर निर्भर |
0.3 |
0.5 |
0.5 |
0.5 |
0.5 |
|
तापमान स्थिरता |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
ऑपरेटिंग तापमान (°C) |
-40~85 |
||||
|
भंडारण तापमान (°C) |
-40~85 |
||||
|
मॉड्यूल आयाम (मिमी) |
100×80×10 |
100×80×10 |
120×80×18 |
140×115×18 |
140×115×18 |
नोट्स
अधिक प्रकार उपलब्ध हैं
