| एमओक्यू: | 500 पीसीएस |
| कीमत: | 0.36USD-30USD |
| स्टैंडर्ड पैकेजिंग: | 1 पीसी / बॉक्स, 200 पीसी / कार्टन बॉक्स |
| Delivery period: | भुगतान के बाद 7 दिन |
| भुगतान विधि: | पश्चिमी संघ, टी/टी |
| आपूर्ति क्षमता: | प्रति माह 60,000 पीसी |
पुश करने योग्य पैच कॉर्ड एक प्रकार का पुश करने योग्य फाइबर ऑप्टिक जम्पर, FTTH और FTTX नेटवर्क में त्वरित, विश्वसनीय और सरल फाइबर तैनाती के लिए निर्मित। यह प्री-टर्मिनेटेड FTTH ड्रॉप केबल डिज़ाइन इनडोर दीवारों, नलिकाओं और उन जगहों पर आसान रूटिंग के लिए माना जाता है जहाँ माइक्रोduct फाइबर ऑप्टिक समाधान का उपयोग किया जाता है, बिना कपलिंग या स्प्लिसिंग की आवश्यकता के।

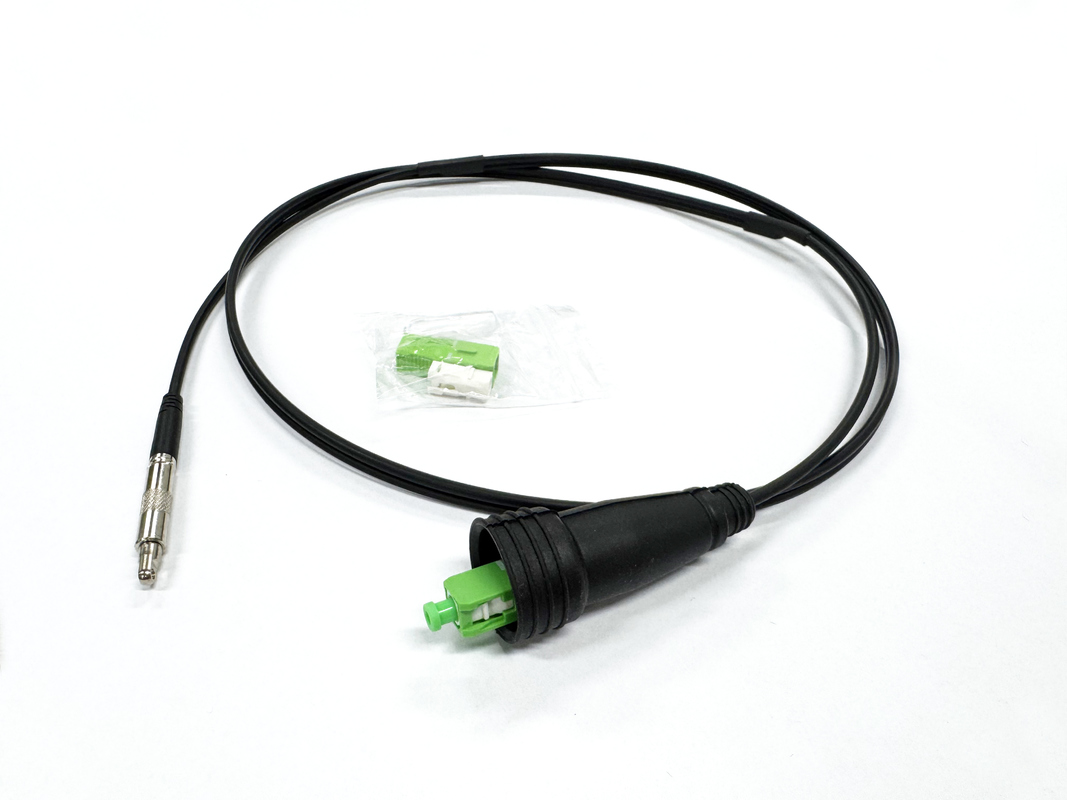

यिंगडा प्री टर्मिनेटेड फाइबर ऑप्टिक केबल एक तरफ पुश करने योग्य SC कनेक्टर के साथ हैं, जिसे सीधे दीवार से खींचा जा सकता है, फिर फाइबर ऑप्टिक एडेप्टर के साथ डॉकिंग किया जा सकता है, जबकि दूसरी तरफ रबर सील के साथ मानक SC कनेक्टर हैं, जिसे आउटडोर फाइबर स्प्लिटर बॉक्स से कनेक्ट करने के लिए डिज़ाइन किया गया है, रबर सील पानी को प्रवेश करने से रोकता है।
उत्पाद विवरण:
YINGDA पुश करने योग्य केबल असेंबली तेज और विश्वसनीय FTTX तैनाती के लिए एक लचीला, पुश करने योग्य प्री-टर्मिनेटेड फाइबर ऑप्टिक ड्रॉप समाधान प्रदान करते हैं।
बुलेट पुश करने योग्य कनेक्टर प्री-कनेक्टरयुक्त केबल को माइक्रोducts और छोटे छेदों के माध्यम से स्थापित करने में सक्षम बनाता है जो अधिकांश FTTX परिदृश्यों के विशिष्ट हैं। इस केबल को ग्राहक की दीवार के माध्यम से बड़े नलिकाओं का उपयोग किए बिना या बड़े छेद ड्रिल किए बिना स्थापित किया जा सकता है।
यह बुलेट पुश करने योग्य असेंबली छोटे छेदों और माइक्रोduct के माध्यम से सफलतापूर्वक धकेला जा सकता है। हाथ से धक्का देने की दूरी झुकने की आवृत्ति और वाहिनी की गुणवत्ता के अनुसार भिन्न होती है; पुश करने योग्य प्री-टर्मिनेटेड कनेक्टर के साथ बीहड़ गोल ड्रॉप केबल, फाइबर तैनाती की लागत के साथ-साथ ग्राहक ड्रॉप केबलों को संभालने और कनेक्ट करने के आंतरिक कौशल और कठिनाई को कम करता है।
विनिर्देश
|
फाइबर मोड |
सिंगल मोड |
|
फाइबर काउंट |
1 |
|
पॉलिश या फेरूल इंटरफ़ेस प्रकार |
APC |
|
कनेक्टर ए |
मेटल एससी एपीसी |
|
कनेक्टर बी |
रबर बूट के साथ एससी एपीसी |
|
केबल की लंबाई |
अनुकूलित |
|
जैकेट सामग्री |
इनडोर/आउटडोर LSZH सामग्री |
|
बाहरी जैकेट का रंग |
काला या सफेद |
|
बाहरी जैकेट का व्यास (मिमी) |
3.0 मिमी या 2.0*5.0 फ्लैट ड्रॉप्स |
|
फाइबर प्रकार |
G657A2 |
|
इनर केबल का व्यास |
0.9 मिमी |
|
इनर केबल का रंग |
नीला |
|
भंडारण तापमान |
-20°C से 60°C |
|
स्थापना तापमान |
-5°C से 50°C |
|
ऑपरेटिंग तापमान |
-20°C से 60°C |
|
क्रश (N/100mm) |
1000 |
|
अधिकतम तन्य भार (दीर्घकालिक) |
150N |
|
न्यूनतम तन्य भार (अल्पकालिक) |
400N |
| आइटम | मूल्य |
| कनेक्टर | SC LC FC ST E2000 DIN D4 SMA FDDI MTRJ MU MPO MTP LX.5 VF45, आदि। |
| ऑपरेटिंग तरंग दैर्ध्य | 1260-1650nm |
| फाइबर प्रकार | G652D, G657A2, G657A1, G655, G657B3, OM1 OM2 OM3 OM4,OM5, आदि। |
| केबल जैकेट | LSZH, PVC, PE, TPU, आदि। |
| पॉलिश करने का तरीका | UPC, APC(8°), PC |
| वक्रता का फाइबर त्रिज्या | ≥ 40 मिमी (G.652D और G.655C); ≥ 20 मिमी (केवल G.657A2) |
| सम्मिलन हानि | ≤ 0.1dB (मास्टर)
≤ 0.3dB (मानक) JDS RM 3750 द्वारा परीक्षण किया गया |
| वापसी हानि | UPC ≥ 55dB,APC ≥ 60dB (typ.65dB)–सिंगल मोड
UPC≥ 35dB (typ.38dB)-मल्टीमोड JDS RM3750 द्वारा परीक्षण किया गया |
| दोहराने की क्षमता | ±0.1dB |
| ऑपरेटिंग तापमान | -40 ° C से 85 ° C |
| ज्यामिति आवश्यकता
(सिंगल मोड के लिए) |
फेरूल एंड फेस त्रिज्या:
7mm ≤ R ≤ 12mm (APC) 10mm ≤ R ≤ 25mm (मानक) एपेक्स ऑफसेट ≤ 30 μm (मास्टर) एपेक्स ऑफसेट ≤ 50 μm (मानक) अंडरकट -50nm ≤ U ≤ 50nm DORC ZX-1 द्वारा परीक्षण किया गया |
| नहीं। | आइटम | यूनिट | विनिर्देश | ||
| G657A2 | |||||
| 1 | मोड फील्ड व्यास | 1310nm | μm | 9.0±0.4 | |
| 1550nm | μm | 10.1±0.5 | |||
| 2 | क्लैडिंग व्यास | μm | 124.8±0.7 | ||
| 3 | क्लैडिंग गैर-परिपत्रता | % | ≤0.7 | ||
| 4 | कोर-क्लैडिंग संकेंद्रण त्रुटि | μm | ≤0.5 | ||
| 5 | कोटिंग व्यास | μm | 245±5 | ||
| 6 | कोटिंग गैर-परिपत्रता | % | ≤6.0 | ||
| 7 | क्लैडिंग-कोटिंग संकेंद्रण त्रुटि | μm | ≤12.0 | ||
| 8 | केबल कटऑफ तरंग दैर्ध्य | एनएम | λसीसी≤1260 | ||
| 9 | क्षीणन (अधिकतम) | 1310nm | डीबी/किमी | ≤0.4 | |
| 1550nm | डीबी/किमी | ≤0.3 | |||
| 10 | मैक्रो-बेंडिंग लॉस | 1टर्न×10mm त्रिज्या @1550nm | डीबी | ≤0.75 | |
| 1टर्न×10mm त्रिज्या @1625nm | डीबी | ≤1.5 | |||
आवेदन:
FTTH / FTTX – इनडोर और आउटडोर ड्रॉप्स
एकल और बहु-आवासीय इकाइयाँ
FTTP और कैंपस नेटवर्क
ग्रामीण ब्रॉडबैंड
DAS / FTTA
विशेषताएँ:
टर्मिनेशन Telcordia GR-326 के लिए डिज़ाइन और परीक्षण किए गए
इन-फील्ड स्प्लिसिंग को खत्म करके तैनाती के समय में कमी और स्थापना लागत में कमी।
टूल-लेस इंस्टॉलेशन, दीवार सुरक्षात्मक आस्तीन आसानी से हटा दी जाती है और बाहरी आवास जगह पर आ जाता है
गारंटीकृत सम्मिलन हानि/वापसी हानि
REACH और RoHS अनुरूप

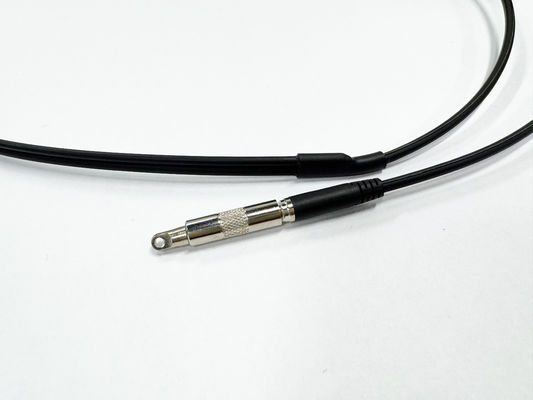

धातु कनेक्टर वाली एक तरफ को सीधे दीवार से खींचा जा सकता है, और tवह कनेक्टर का यह धातु कनेक्टर मिश्र धातु सामग्री से बना है, जो प्लग और अनप्लग करना आसान है, सम्मिलन हानि में छोटे उतार-चढ़ाव के साथ, उच्च संपीड़ित शक्ति, उच्च स्थापना घनत्व, उच्च तापमान प्रतिरोध, और ऑक्सीकरण करना आसान नहीं है, साथ ही cएक तरफ रबर सील के साथ मानक SC कनेक्टर हैं, जिसे आउटडोर फाइबर स्प्लिटर बॉक्स से कनेक्ट करने के लिए डिज़ाइन किया गया है, रबर सील पानी को प्रवेश करने से रोकता है।
लंबाई आपकी आवश्यकताओं के अनुसार अनुकूलित की जा सकती है। 1M, 5M, 10M, 20M, 50M, 100M और अधिक।
विडियो
विडियो
|
|
| एमओक्यू: | 500 पीसीएस |
| कीमत: | 0.36USD-30USD |
| स्टैंडर्ड पैकेजिंग: | 1 पीसी / बॉक्स, 200 पीसी / कार्टन बॉक्स |
| Delivery period: | भुगतान के बाद 7 दिन |
| भुगतान विधि: | पश्चिमी संघ, टी/टी |
| आपूर्ति क्षमता: | प्रति माह 60,000 पीसी |
पुश करने योग्य पैच कॉर्ड एक प्रकार का पुश करने योग्य फाइबर ऑप्टिक जम्पर, FTTH और FTTX नेटवर्क में त्वरित, विश्वसनीय और सरल फाइबर तैनाती के लिए निर्मित। यह प्री-टर्मिनेटेड FTTH ड्रॉप केबल डिज़ाइन इनडोर दीवारों, नलिकाओं और उन जगहों पर आसान रूटिंग के लिए माना जाता है जहाँ माइक्रोduct फाइबर ऑप्टिक समाधान का उपयोग किया जाता है, बिना कपलिंग या स्प्लिसिंग की आवश्यकता के।
यिंगडा प्री टर्मिनेटेड फाइबर ऑप्टिक केबल एक तरफ पुश करने योग्य SC कनेक्टर के साथ हैं, जिसे सीधे दीवार से खींचा जा सकता है, फिर फाइबर ऑप्टिक एडेप्टर के साथ डॉकिंग किया जा सकता है, जबकि दूसरी तरफ रबर सील के साथ मानक SC कनेक्टर हैं, जिसे आउटडोर फाइबर स्प्लिटर बॉक्स से कनेक्ट करने के लिए डिज़ाइन किया गया है, रबर सील पानी को प्रवेश करने से रोकता है।
उत्पाद विवरण:
YINGDA पुश करने योग्य केबल असेंबली तेज और विश्वसनीय FTTX तैनाती के लिए एक लचीला, पुश करने योग्य प्री-टर्मिनेटेड फाइबर ऑप्टिक ड्रॉप समाधान प्रदान करते हैं।
बुलेट पुश करने योग्य कनेक्टर प्री-कनेक्टरयुक्त केबल को माइक्रोducts और छोटे छेदों के माध्यम से स्थापित करने में सक्षम बनाता है जो अधिकांश FTTX परिदृश्यों के विशिष्ट हैं। इस केबल को ग्राहक की दीवार के माध्यम से बड़े नलिकाओं का उपयोग किए बिना या बड़े छेद ड्रिल किए बिना स्थापित किया जा सकता है।
यह बुलेट पुश करने योग्य असेंबली छोटे छेदों और माइक्रोduct के माध्यम से सफलतापूर्वक धकेला जा सकता है। हाथ से धक्का देने की दूरी झुकने की आवृत्ति और वाहिनी की गुणवत्ता के अनुसार भिन्न होती है; पुश करने योग्य प्री-टर्मिनेटेड कनेक्टर के साथ बीहड़ गोल ड्रॉप केबल, फाइबर तैनाती की लागत के साथ-साथ ग्राहक ड्रॉप केबलों को संभालने और कनेक्ट करने के आंतरिक कौशल और कठिनाई को कम करता है।
विनिर्देश
|
फाइबर मोड |
सिंगल मोड |
|
फाइबर काउंट |
1 |
|
पॉलिश या फेरूल इंटरफ़ेस प्रकार |
APC |
|
कनेक्टर ए |
मेटल एससी एपीसी |
|
कनेक्टर बी |
रबर बूट के साथ एससी एपीसी |
|
केबल की लंबाई |
अनुकूलित |
|
जैकेट सामग्री |
इनडोर/आउटडोर LSZH सामग्री |
|
बाहरी जैकेट का रंग |
काला या सफेद |
|
बाहरी जैकेट का व्यास (मिमी) |
3.0 मिमी या 2.0*5.0 फ्लैट ड्रॉप्स |
|
फाइबर प्रकार |
G657A2 |
|
इनर केबल का व्यास |
0.9 मिमी |
|
इनर केबल का रंग |
नीला |
|
भंडारण तापमान |
-20°C से 60°C |
|
स्थापना तापमान |
-5°C से 50°C |
|
ऑपरेटिंग तापमान |
-20°C से 60°C |
|
क्रश (N/100mm) |
1000 |
|
अधिकतम तन्य भार (दीर्घकालिक) |
150N |
|
न्यूनतम तन्य भार (अल्पकालिक) |
400N |
| आइटम | मूल्य |
| कनेक्टर | SC LC FC ST E2000 DIN D4 SMA FDDI MTRJ MU MPO MTP LX.5 VF45, आदि। |
| ऑपरेटिंग तरंग दैर्ध्य | 1260-1650nm |
| फाइबर प्रकार | G652D, G657A2, G657A1, G655, G657B3, OM1 OM2 OM3 OM4,OM5, आदि। |
| केबल जैकेट | LSZH, PVC, PE, TPU, आदि। |
| पॉलिश करने का तरीका | UPC, APC(8°), PC |
| वक्रता का फाइबर त्रिज्या | ≥ 40 मिमी (G.652D और G.655C); ≥ 20 मिमी (केवल G.657A2) |
| सम्मिलन हानि | ≤ 0.1dB (मास्टर)
≤ 0.3dB (मानक) JDS RM 3750 द्वारा परीक्षण किया गया |
| वापसी हानि | UPC ≥ 55dB,APC ≥ 60dB (typ.65dB)–सिंगल मोड
UPC≥ 35dB (typ.38dB)-मल्टीमोड JDS RM3750 द्वारा परीक्षण किया गया |
| दोहराने की क्षमता | ±0.1dB |
| ऑपरेटिंग तापमान | -40 ° C से 85 ° C |
| ज्यामिति आवश्यकता
(सिंगल मोड के लिए) |
फेरूल एंड फेस त्रिज्या:
7mm ≤ R ≤ 12mm (APC) 10mm ≤ R ≤ 25mm (मानक) एपेक्स ऑफसेट ≤ 30 μm (मास्टर) एपेक्स ऑफसेट ≤ 50 μm (मानक) अंडरकट -50nm ≤ U ≤ 50nm DORC ZX-1 द्वारा परीक्षण किया गया |
| नहीं। | आइटम | यूनिट | विनिर्देश | ||
| G657A2 | |||||
| 1 | मोड फील्ड व्यास | 1310nm | μm | 9.0±0.4 | |
| 1550nm | μm | 10.1±0.5 | |||
| 2 | क्लैडिंग व्यास | μm | 124.8±0.7 | ||
| 3 | क्लैडिंग गैर-परिपत्रता | % | ≤0.7 | ||
| 4 | कोर-क्लैडिंग संकेंद्रण त्रुटि | μm | ≤0.5 | ||
| 5 | कोटिंग व्यास | μm | 245±5 | ||
| 6 | कोटिंग गैर-परिपत्रता | % | ≤6.0 | ||
| 7 | क्लैडिंग-कोटिंग संकेंद्रण त्रुटि | μm | ≤12.0 | ||
| 8 | केबल कटऑफ तरंग दैर्ध्य | एनएम | λसीसी≤1260 | ||
| 9 | क्षीणन (अधिकतम) | 1310nm | डीबी/किमी | ≤0.4 | |
| 1550nm | डीबी/किमी | ≤0.3 | |||
| 10 | मैक्रो-बेंडिंग लॉस | 1टर्न×10mm त्रिज्या @1550nm | डीबी | ≤0.75 | |
| 1टर्न×10mm त्रिज्या @1625nm | डीबी | ≤1.5 | |||
आवेदन:
FTTH / FTTX – इनडोर और आउटडोर ड्रॉप्स
एकल और बहु-आवासीय इकाइयाँ
FTTP और कैंपस नेटवर्क
ग्रामीण ब्रॉडबैंड
DAS / FTTA
विशेषताएँ:
टर्मिनेशन Telcordia GR-326 के लिए डिज़ाइन और परीक्षण किए गए
इन-फील्ड स्प्लिसिंग को खत्म करके तैनाती के समय में कमी और स्थापना लागत में कमी।
टूल-लेस इंस्टॉलेशन, दीवार सुरक्षात्मक आस्तीन आसानी से हटा दी जाती है और बाहरी आवास जगह पर आ जाता है
गारंटीकृत सम्मिलन हानि/वापसी हानि
REACH और RoHS अनुरूप
धातु कनेक्टर वाली एक तरफ को सीधे दीवार से खींचा जा सकता है, और tवह कनेक्टर का यह धातु कनेक्टर मिश्र धातु सामग्री से बना है, जो प्लग और अनप्लग करना आसान है, सम्मिलन हानि में छोटे उतार-चढ़ाव के साथ, उच्च संपीड़ित शक्ति, उच्च स्थापना घनत्व, उच्च तापमान प्रतिरोध, और ऑक्सीकरण करना आसान नहीं है, साथ ही cएक तरफ रबर सील के साथ मानक SC कनेक्टर हैं, जिसे आउटडोर फाइबर स्प्लिटर बॉक्स से कनेक्ट करने के लिए डिज़ाइन किया गया है, रबर सील पानी को प्रवेश करने से रोकता है।
लंबाई आपकी आवश्यकताओं के अनुसार अनुकूलित की जा सकती है। 1M, 5M, 10M, 20M, 50M, 100M और अधिक।
