| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | PDLC patch cord |
| एमओक्यू: | 10pcs |
| कीमत: | 0.36USD-30USD |

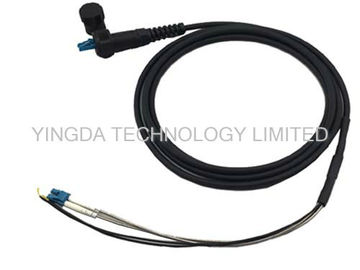

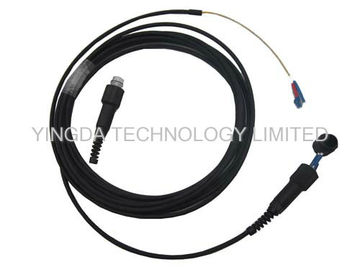

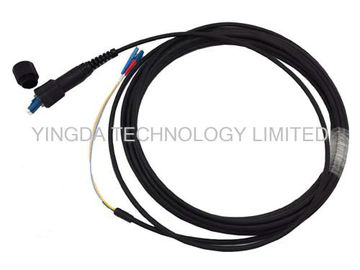

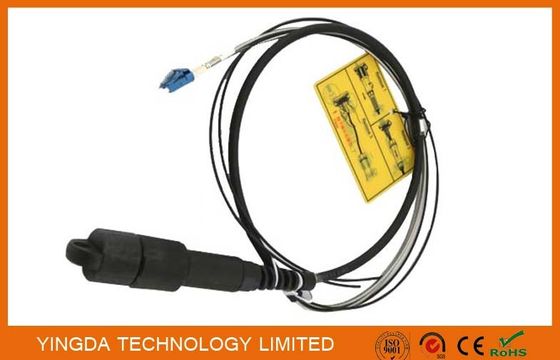

पीडीएलसी / डीएलसी जीवाईएफजेएच 4 कोर फाइबर ऑप्टिक पैच कॉर्ड एलसी आउटडोर उपयोग
डीएलसी ऑप्टिकल केबल असेंबली वाटरप्रूफ आउटडोर प्रोटेक्टेड केबल डुप्लेक्स एलसी, कनेक्टर्स और धातु सुरक्षा उपकरण के साथ बाहरी आवास के लिए मानक आकार है। कनेक्शन सुरक्षित और विश्वसनीय है।जलरोधक के कार्य भी हैंयह पैच कॉर्ड व्यापक रूप से एफटीटीए, बेस स्टेशन और आउटडोर जलरोधक स्थिति में उपयोग किया जाता है।
1फाइबर पैच पैनल GYFJH केबल
1.1 ऑप्टिकल फाइबर केबल संरचना
1.2 फाइबर पैच केबल जलरोधक विशेषताएं
पीडीएलसी वाटरप्रूफ पैच कॉर्ड आउटडोर आरयूयू ऑप्टिकल सिग्नल और रिमोट फाइबर प्रसारित करने के लिए प्रयोग किया जाता है
फीडर आदि;
1मानक डुप्लेक्स एलसी कनेक्टर, मानक एलसी एडाप्टर के साथ अच्छी तरह से जुड़ा हुआ
2उपलब्ध एकल मोड और मल्टीमोड
3IP67 सुरक्षा, नमक-धुंध प्रतिरोधी, आर्द्रता प्रतिरोधी, धूल प्रतिरोधी
4. कम सम्मिलन/वापसी हानि, स्थिर ऑप्टिकल संचरण।
5हल्का वजन, जलरोधक, धूलरोधी, नमी प्रतिरोधी, धातु हार्ड हाउसिंग।
1.3 फाइबर ऑप्टिक पैच पैनल अनुप्रयोग
1एफटीटीए और एफटीटीएच में व्यापक रूप से प्रयोग किया जाता है
2. 3जी 4जी बेस स्टेशन के लिए प्रयोग किया जाता है
3बीबीयू, आरआरयू, आरआरएच, एलटीई
1.4 फाइबर केबल पैरामीटर
|
फाइबर गिनती |
केबल आयाम |
केबल वजन |
तन्यता/एन |
कुचल N/100mm |
मिन. बेंड त्रिज्या/मिमी |
की सीमा तापमान/°C |
|||
|
एमएम |
किलोग्राम/किमी |
लम्बा अवधि |
छोटा अवधि |
लम्बा अवधि |
छोटा अवधि |
गतिशील |
स्थिर |
||
|
2 |
7 |
42.3 |
200 |
400 |
1100 |
2200 |
20D |
10D |
-100 |
|
नोटः |
|||||||||
|
1तालिका के सभी मान, जो केवल संदर्भ के लिए हैं, बिना किसी पूर्व सूचना के परिवर्तन के अधीन हैं। |
|||||||||
|
2केबल का आयाम और वजन 2.0 मिमी बाहरी व्यास के सिम्पलेक्स केबल के अधीन हैं; |
|||||||||
|
3D गोल केबल का बाहरी व्यास है। |
|||||||||
1.5 फाइबर ऑप्टिक कनेक्टर विनिर्देश
|
पद |
पैरामीटर |
|
कनेक्टर |
डीएलसी/यूपीसी, पीडीएलसी |
|
सम्मिलन हानि |
≤0.3dB |
|
रिटर्न हानि |
≥50dB |
|
फाइबर मोड |
एकल मोड,9/125um |
|
परिचालन तरंग दैर्ध्य |
1310/1550nm |
|
परीक्षण तरंग दैर्ध्य |
1310/1550nm |
|
दोहराने की क्षमता |
≤0.1dB |
|
आदान-प्रदान करने की क्षमता |
≤0.2dB |
|
स्थायित्व |
≤0.2dB |
|
फाइबर की लंबाई |
1 मीटर, 2 मीटर, कोई भी लंबाई वैकल्पिक |
|
लंबाई और सहिष्णुता |
10 सेमी |
|
परिचालन तापमान |
-40 से +85°C |
|
भंडारण तापमान |
-40 से +85°C |
