| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | FMC-M-SM-SCP-APC-CD-MP (KG53) |
| एमओक्यू: | 500pcs |
| कीमत: | 0.19USD-0.72USD |
| प्रसव का समय: | 5 कार्य दिवसों के बाद अपने भुगतान प्राप्त किया |
| भुगतान की शर्तें: | टी / टी या वेस्टर्न यूनियन |

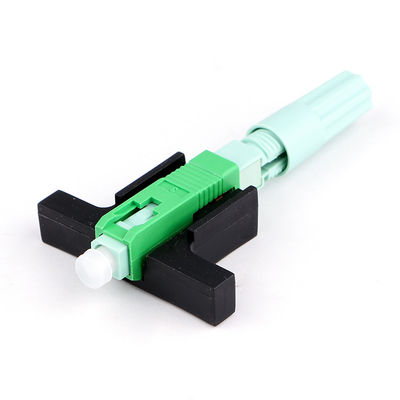

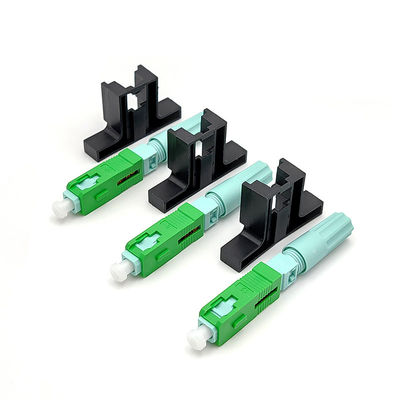

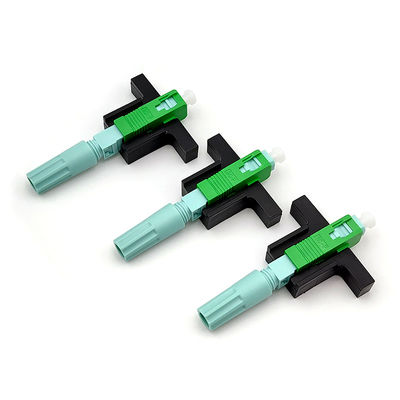

इंडोर 5G एफटीटीएक्स 0.3 डीबी फास्ट कनेक्टर फाइबर ऑप्टिक क्विक कनेक्टर सिंगल मोड
इंडोर 5G एफटीटीएक्स 0.3 डीबी एलएक्स 58 एससी एपीसी ऑप्टिकल फाइबर फील्ड असेंबली फास्ट कनेक्टर चित्रा -8 केबल
SC / APC फाइबर ऑप्टिक फास्ट कनेक्टर एफटीटीएच के लिए डिज़ाइन किया गया है जो विधानसभा में उपयोग किए जाने वाले फाइबर कनेक्टर की एक नई पीढ़ी है।यह ओपन प्रदान कर सकता है
प्रवाह और पूर्व-प्रकार के उत्पाद, जिनके ऑप्टिकल और यांत्रिक विनिर्देश मानक ऑप्टिकल फाइबर कनेक्टर से मिलते हैं।
यह उच्च गुणवत्ता और उच्च दक्षता के लिए डिज़ाइन किया गया है स्थापना के लिए crimping की स्थिति एक अद्वितीय डिजाइन है, और इसकी आवश्यकता नहीं है,
किसी भी उपभोग्य वस्तु को चमकाना नहीं।फाइबर पूर्व-स्थापित संरचना को अपनाना, और क्षेत्र स्थापना के लिए सुविधाजनक।
विशेषताएं
1. एससी / एपीसी गोल पेंच प्रकार, कुल लंबाई 58 मिमी
2. 2 मिमी * 3 मिमी पर लागू करेंरेशाड्रॉप केबल
3. सिरेमिक सी-नाली संरचना प्लास्टिक या धातु नहीं, अच्छा सील प्रदर्शन, लौ retardant
4. सम्मिलन हानि: औसत ≤0.2dB, MAX.40.4dB
5. वापसी नुकसान: d50dB UPC, b65db APC
6. कोई जरूरत epoxy या पॉलिश, क्षेत्र-स्थापित, कारखाने एम्बेडेड फाइबर है
विनिर्देश
|
प्रकार |
मापदंडों |
|
निविष्टी की हानि |
(0.3dB (1310nm और 1550nm) |
|
हारकर लौटा |
UPC 45 -45dB, APC d -65dB, |
|
नंगे फाइबर की ताकत |
> 5 एन |
|
ताली ताकत |
> 10 एन |
|
तनाव |
> 50 एन |
|
यांत्रिक स्थायित्व (500 बार) |
आईएल d 0.2dB और आरएल ≤ 5dB |
|
परिचालन तापमान |
-5 +C से +70 .C |
उत्पाद विवरण:

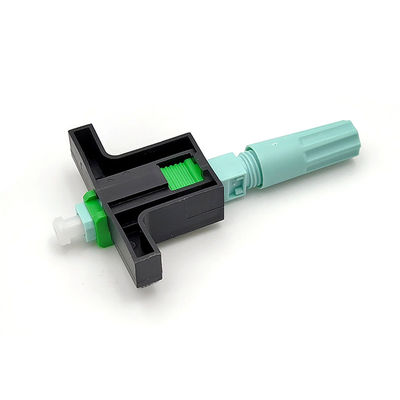

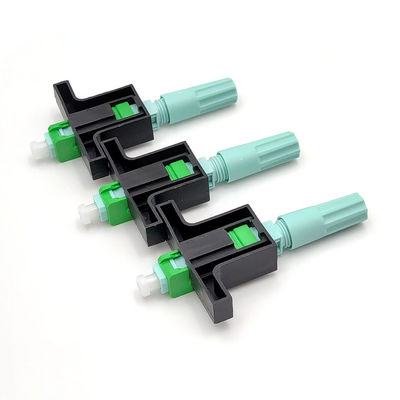

प्रत्येक के पास सिट कंस्ट्रक्शन पर फाइबर को खोलने और बंद करने के लिए एक ब्लैक स्विच है, बूट गोल है जो कनेक्टर्स को खोलने और बंद करने पर पेंच कर सकता है।
सभी कनेक्टर उच्च गुणवत्ता वाले प्लास्टिक से बने होते हैं, अच्छा प्रदर्शन स्थिरता और स्थायित्व सुनिश्चित करते हैं;
1 pc / प्लास्टिक बैग, 100 sztuk / आंतरिक बॉक्स, 10 sztuk भीतरी बॉक्स / गत्ते का डिब्बा
फास्ट कनेक्टर्स का उपयोग कैसे करें?
फाइबर की प्रक्रिया करें
1. 50-60 मिमी तक स्ट्रिपर में ड्रॉप केबल डालें, और केबल स्ट्रेंथ लेयर को स्ट्रिप करें
2. स्ट्राइप्ड केबल को क्लैंप में दबाएं, फाइबर को लॉक करने के लिए 4 पॉइंट हैं
3. फाइबर की कोटिंग पट्टी करने के लिए अनुदैर्ध्य फाइबर स्ट्रिपर सम्मिलित करके केबल कोटिंग परत को पट्टी करें।या फाइबर क्लैंप के मिलर स्ट्रिपर संरेखित करें।
4. यदि ठीक है तो दिशा में लगभग 60 ° झुककर फाइबर की जांच करें
5. 0 ° पोंछकर और 90 ° फिर से शराब के कपड़े से फाइबर को साफ करें
6. क्लैंप को एरो तक लेंथ फिक्सर में रखें और अंत तक दबाएं
7. फाइबर क्लीवर स्लॉट पर फ्लैट लेटें, अंत में संरेखित करें, और फिर फाइबर काट लें
8. अंत में फाइबर की लंबाई होगी: 19.4 मिमी और 29.4 mm 0.1 मिमी, चित्र देखें
सभा
काले लॉकर की जाँच करें
फाइबर के साथ वी प्रवेश द्वार तक फाइबर मोड़, लेकिन वी प्रवेश द्वार से 1 मिमी से अधिक नहीं
आवास, कोटिंग और जिग को समान स्तर पर रखें, स्विच बंद करें।
असंतुष्ट विधानसभा
सहायक जिग को इकट्ठा करें, दाएं छोर पर स्विच पर फिट करें
फाइबर अनलॉक
कवर खोलने, खोल को खोलने के लिए विशेष उत्तल का उपयोग करें
फाइबर को बाहर निकालने के लिए 15 ° उठाएँ
अन्य समान प्रकार:
आवेदन
|
|
