| एमओक्यू: | 500PCS |
| कीमत: | 0.19USD-0.72USD |
| स्टैंडर्ड पैकेजिंग: | 1pc /plastic bag, 10pcs/bigger plastic bag, then 100pcs/box, 1000pcs/ carton |
| Delivery period: | 5 working days after received your payment |
| भुगतान विधि: | T/T or western Union |
| आपूर्ति क्षमता: | 500,000pcs per month |

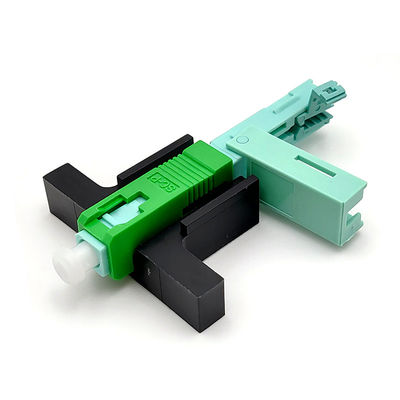

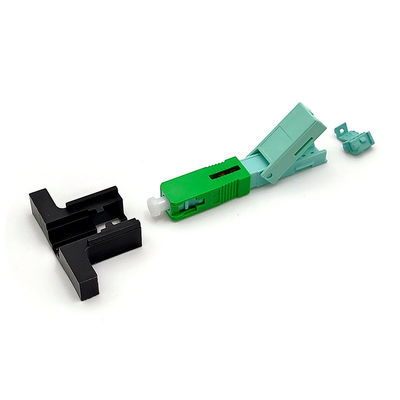

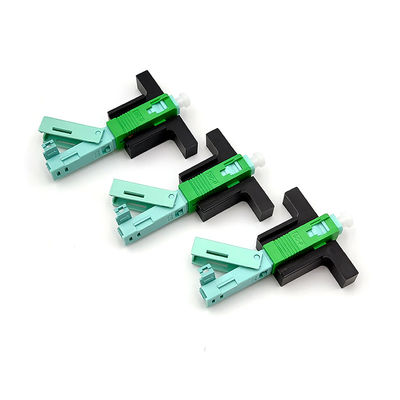

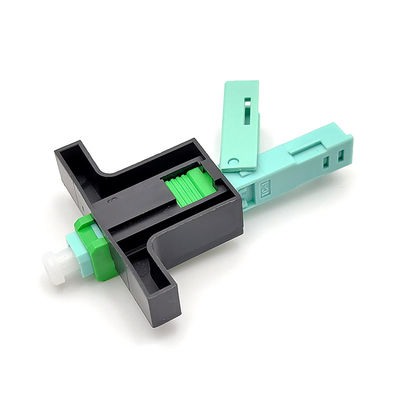

5G 0.2dB सिरेमिक सी-ग्रूव फाइबर ऑप्टिक टर्मिनेटेड फील्ड इंस्टाल एससी एपीसी कनेक्टर 2 * 3 मिमी ड्रॉप केबल
विक्रय बिंदु:
1. एससी / एपीसी, कवर प्रकार, कुल लंबाई 53 मिमी
2. 2 मिमी * 3 मिमी पर लागू करें रेशाड्रॉप केबल
3.Ceramic सी नाली संरचना प्लास्टिक या धातु, अच्छा सील प्रदर्शन, लौ retardant नहीं है
4. सम्मिलन हानि: औसत ≤0.2dB, MAX.40.4dB
5. वापसी नुकसान: d50dB
6. कोई जरूरत epoxy या पॉलिश, क्षेत्र-स्थापित, कारखाने एम्बेडेड फाइबर है
विवरण
SC / APC फाइबर ऑप्टिक फास्ट कनेक्टर एफटीटीएच के लिए डिज़ाइन किया गया है जो फाइबर कनेक्टर की एक नई पीढ़ी है
विधानसभा में इस्तेमाल किया।यह ओपन फ्लो और प्री-कास्ट प्रकार के उत्पाद प्रदान कर सकता है, जिनके ऑप्टिकल और
यांत्रिक विनिर्देश मानक ऑप्टिकल फाइबर कनेक्टर से मिलता है।
यह crimping स्थिति की संरचना को स्थापित करने के लिए उच्च गुणवत्ता और उच्च दक्षता के लिए डिज़ाइन किया गया है
एक अनूठा डिजाइन है, और किसी भी उपभोग्य वस्तु को चमकाने की आवश्यकता नहीं है।फाइबर को अपनाना
पूर्व-स्थापित संरचना, और क्षेत्र स्थापना के लिए सुविधाजनक।
विशिष्टता
|
प्रकार |
पैरामीटर |
|
निविष्टी की हानि |
(0.3dB (1310nm और 1550nm) |
|
हारकर लौटा |
B -45 डीबी |
|
नंगे फाइबर की ताकत |
> 5N |
|
ताली ताकत |
> 10N |
|
तनाव |
> 50N |
|
यांत्रिक स्थायित्व (500 बार) |
आईएल d 0.2dB और आरएल ≤ 5dB |
|
परिचालन तापमान |
5 5C से +70 +C |
आवेदन
विशेषताएं

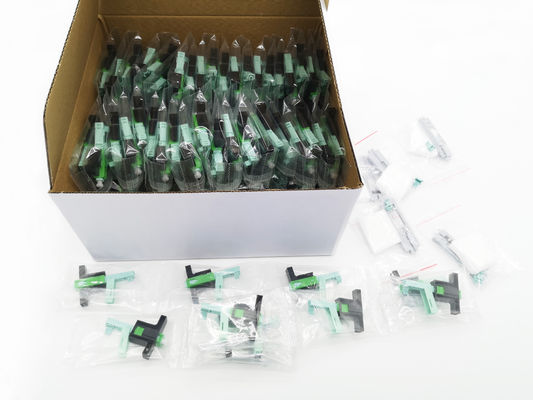

पैक जानकारी:

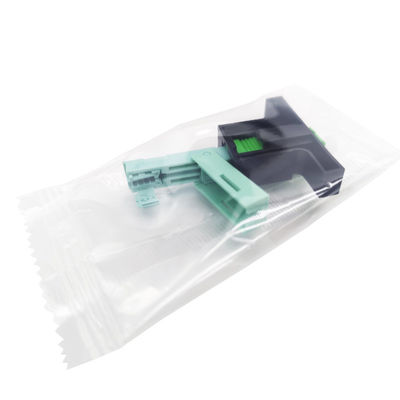

1 pc / प्लास्टिक बैग, 100 sztuk / आंतरिक बॉक्स, 10 sztuk भीतरी बॉक्स / गत्ते का डिब्बा
उत्पाद विवरण:
अंग्रेजी उपयोगकर्ता मैनुअल: 1pcs / 100pcs आंतरिक बॉक्स
फास्ट कनेक्टर्स का उपयोग कैसे करें?
फाइबर की प्रक्रिया करें
1. 50-60 मिमी तक स्ट्रिपर में ड्रॉप केबल डालें, और केबल स्ट्रेंथ लेयर को स्ट्रिप करें
2. स्ट्राइप्ड केबल को क्लैंप में दबाएं, फाइबर को लॉक करने के लिए 4 पॉइंट हैं
3. फाइबर की कोटिंग पट्टी करने के लिए अनुदैर्ध्य फाइबर स्ट्रिपर सम्मिलित करके केबल कोटिंग परत को पट्टी करें।या फाइबर क्लैंप के मिलर स्ट्रिपर संरेखित करें।
4. यदि ठीक है तो लगभग 60 ° दिशा में झुककर फाइबर की जाँच करें
5. 0 ° पोंछकर और 90 ° फिर से शराब के कपड़े से फाइबर को साफ करें
6. क्लैंप को एरो तक लेंथ फिक्सर में रखें, और अंत तक दबाएं
7. फाइबर क्लीवर स्लॉट पर फ्लैट लेटें, अंत में संरेखित करें, और फिर फाइबर काट लें
8. अंत में फाइबर की लंबाई होगी: 19.4 मिमी और 29.4 mm 0.1 मिमी, चित्र देखें
सभा
काले लॉकर की जाँच करें
फाइबर के साथ वी प्रवेश द्वार तक फाइबर मोड़, लेकिन वी प्रवेश द्वार से 1 मिमी से अधिक नहीं
आवास, कोटिंग, और जिग को समान स्तर पर रखें, स्विच बंद करें।
असंतुष्ट विधानसभा
सहायक जिग को इकट्ठा करें, दाएं छोर पर स्विच पर फिट करें
फाइबर अनलॉक
कवर खोलने, खोल को खोलने के लिए विशेष उत्तल का उपयोग करें
फाइबर को बाहर निकालने के लिए 15 ° उठाएँ
अन्य समान प्रकार:
विडियो
विडियो
|
|
