| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | FMC-M-SM-SCP-APC-CD-MP (KG53) |
| एमओक्यू: | 500pcs |
| कीमत: | 0.19USD-0.72USD |
| प्रसव का समय: | 5 कार्य दिवसों के बाद अपने भुगतान प्राप्त किया |
| भुगतान की शर्तें: | टी / टी या वेस्टर्न यूनियन |

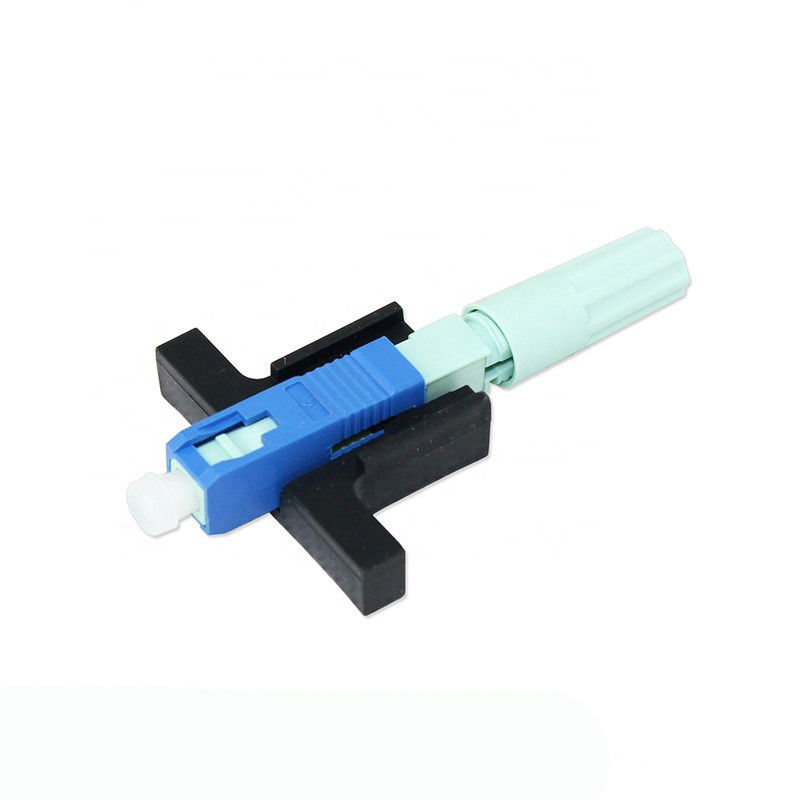

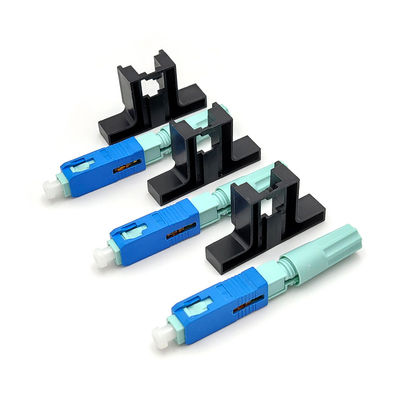

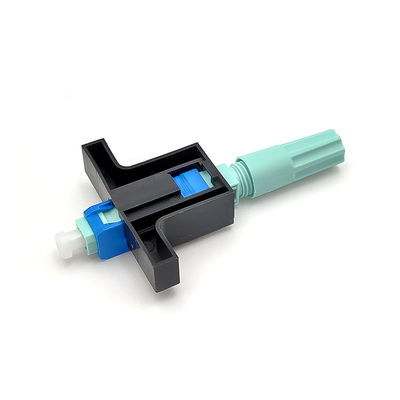

5G LX58 SC UPC FTTX फील्ड इंस्टाल करने योग्य कनेक्टर फाइबर ऑप्टिक फ्लैट केबल ब्लू
5G FTTx 0.3dB LX58 SC UPC फाइबर ऑप्टिक फास्ट फील्ड इंस्टाल करने योग्य कनेक्टर फिगर -8 फ्लैट केबल ब्लू
फ़ील्ड असेंबली कनेक्टर लैन और सीसीटीवी अनुप्रयोगों और एफटीटीएच विस्तार के लिए इमारतों और फर्श के अंदर ऑप्टिकल वायरिंग के लिए एक लोकप्रिय समाधान है, यह खुद को incumbents, नगर पालिकाओं, उपयोगिताओं और वैकल्पिक वाहक द्वारा पसंद का कनेक्टर प्रदान करता है।एससी, एलसी, या एफसी एसटी का चयन किया जा सकता है, और 250um से 900um, और 2.0 मिमी, 3.0 मिमी व्यास एकल मोड के लिए पूरा कर सकते हैं।फेर्रेल पीसी या एपीसी हो सकता है।
यांत्रिक विशिष्टता
| मद | पैरामीटर |
| नमूना | FMC-M-SM-SCP-APC-CD-MP (KG53) |
| लंबाई | 58 मिमी |
| केबल प्रकार | 2.0 * 1.6 मिमी, 2 मिमी * 3 मिमी आंकड़ा -8 ड्रॉप केबल |
| सी-नाली संरचना | चीनी मिट्टी |
| निविष्टी की हानि | औसत .40.2dB, MAX≤0.4dB |
| हारकर लौटा | ≥50 डीबी यूपीसी, ≥65 डीबी एपीसी |
| निविष्टी की हानि | (0.3dB (1310nm और 1550nm) |
| हारकर लौटा | B -45 डीबी |
| नंगे फाइबर की ताकत | > 5 एन |
| ताली ताकत | > 10 एन |
| तनाव | > 50 एन |
| यांत्रिक स्थायित्व | आईएल d 0.2dB और आरएल ≤ 5dB |
| परिचालन तापमान | 5 5C से +70 +C |
| समय को दोहराएं | > 50times |
| लंबाई | 53 मिमी |
| पूरी तरह से मानक | IEC61754-4 |
| जीवनकाल | 30 साल |
पैक जानकारी:

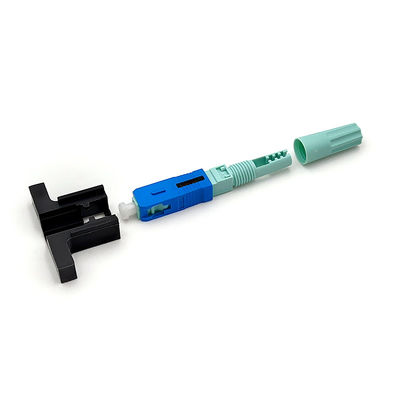

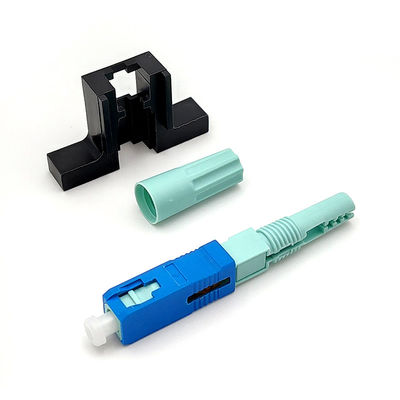

फास्ट कनेक्टर संरचना:
आवेदन
फास्ट कनेक्टर्स का उपयोग कैसे करें?
फाइबर की प्रक्रिया करें
1. 50-60 मिमी तक स्ट्रिपर में ड्रॉप केबल डालें, और केबल स्ट्रेंथ लेयर को स्ट्रिप करें
2. स्ट्राइप्ड केबल को क्लैंप में दबाएं, फाइबर को लॉक करने के लिए 4 पॉइंट हैं
3. फाइबर की कोटिंग पट्टी करने के लिए अनुदैर्ध्य फाइबर स्ट्रिपर सम्मिलित करके केबल कोटिंग परत को पट्टी करें।या फाइबर क्लैंप के मिलर स्ट्रिपर संरेखित करें।
4. यदि ठीक है तो दिशा में लगभग 60 ° झुककर फाइबर की जांच करें
5. 0 ° पोंछकर और 90 ° फिर से शराब के कपड़े से फाइबर को साफ करें
6. क्लैंप को एरो तक लेंथ फिक्सर में रखें और अंत तक दबाएं
7. फाइबर क्लीवर स्लॉट पर फ्लैट लेटें, अंत में संरेखित करें, और फिर फाइबर काट लें
8. अंत में फाइबर की लंबाई होगी: 19.4 मिमी और 29.4 mm 0.1 मिमी, चित्र देखें
सभा
काले लॉकर की जाँच करें
फाइबर के साथ वी प्रवेश द्वार तक फाइबर मोड़, लेकिन वी प्रवेश द्वार से 1 मिमी से अधिक नहीं
आवास, कोटिंग और जिग को समान स्तर पर रखें, स्विच बंद करें।
असंतुष्ट विधानसभा
सहायक जिग को इकट्ठा करें, दाएं छोर पर स्विच पर फिट करें
फाइबर अनलॉक
कवर खोलने, खोल को खोलने के लिए विशेष उत्तल का उपयोग करें
फाइबर को बाहर निकालने के लिए 15 ° उठाएँ
अन्य समान प्रकार:
|
|
