| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | अदृश्य केबल |
| एमओक्यू: | 10 किमी |
| कीमत: | बातचीत योग्य |
एफटीटीएच अदृश्य फाइबर ऑप्टिक केबल जी657 पारदर्शी शीथ इंडोर वायरिंग 0.9 1.2 मिमी पीवीसी
एफटीटीएच परियोजना में, अंतिम उपयोगकर्ता इनडोर वायरिंग सबसे अधिक भार वहन करने वाली है, और कई कारकों पर विचार करने की आवश्यकता है, जैसे लाइन सुरक्षा सुनिश्चित करना, इनडोर सौंदर्यशास्त्र और निर्माण की सुविधा।इसलिए, अदृश्य ऑप्टिकल केबल उभरे।

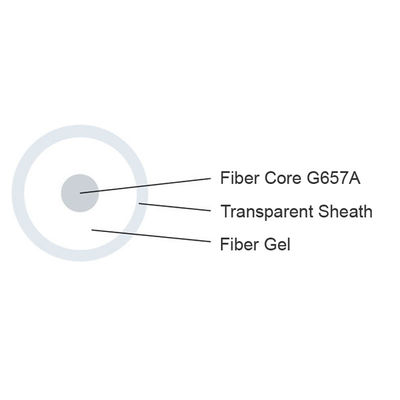

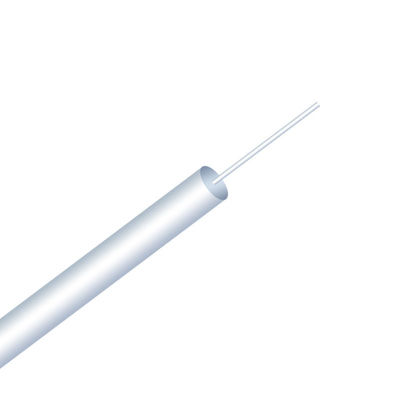

इनविजिबल ऑप्टिकल केबल पारदर्शी टाइट बफर ऑप्टिकल फाइबर केबल का संक्षिप्त रूप है, जो G657 ऑप्टिकल फाइबर, फाइबर जेल और पारदर्शी टाइट बफर शीथ से बना है।बाहरी परत को गर्म पिघले चिपकने वाले से ढकने की आवश्यकता है या नहीं, इसका निर्णय वास्तविक अनुप्रयोग आवश्यकताओं द्वारा किया जाता है।प्रत्येक परत को एक्सट्रूज़न तकनीक का उपयोग करके चरण दर चरण बाहर निकाला जाता है।गर्म पिघले चिपकने वाले बिना अदृश्य ऑप्टिकल केबल का व्यास 0.9 मिमी है, और गर्म पिघले चिपकने वाले अदृश्य ऑप्टिकल केबल का व्यास 1.2 मिमी है।अदृश्य केबल आवरण पीवीसी या नायलॉन सामग्री से बनाए जा सकते हैं।पारंपरिक अदृश्य ऑप्टिकल केबल पीवीसी सामग्री से बने होते हैं, लेकिन यदि कठोरता की अधिक आवश्यकता है, तो नायलॉन सामग्री को चुना जा सकता है, जिसमें उच्च कठोरता और तन्य शक्ति होती है।
अदृश्य ऑप्टिकल केबल का उपयोग एक ऐसा अनुप्रयोग है जहां उपयोगकर्ता ड्रॉप केबल के उपयोग को स्वीकार नहीं करते हैं या उपयोगकर्ताओं के लिए मुश्किल प्रवेश की समस्या का समाधान करते हैं, खासकर पुराने आवासीय क्षेत्रों और कार्यालय स्थानों में।उपयोग किया गया फाइबर G.657A फाइबर है जिसका न्यूनतम झुकने का दायरा 5 मिमी है।बिछाते समय, रास्ते में कील, ब्रैकेट, छेद या पाइप ड्रिल करने की कोई आवश्यकता नहीं होती है, जो मूल इनडोर संरचना को नुकसान पहुंचा सकता है या लगातार बिछाने के कारण केबल के ढीले होने और गिरने जैसे सुरक्षा खतरे पैदा कर सकता है।साथ ही, क्योंकि केबल लगभग पारदर्शी है, यह इनडोर सौंदर्यशास्त्र को प्रभावित नहीं करेगी।निर्माण विधि सरल है, और बिछाने की परियोजना को पूरा करने के लिए केवल हैंडहेल्ड हीटिंग इंस्टॉलेशन टूल की आवश्यकता होती है।
विशेषताएँ
तकनीकी मापदंड
| केबल प्रकार | चित्र-8 प्रकार | सूक्ष्म प्रकार | |
| बहरी घेरा | 2.0*3.0मिमी | 0.9 मिमी | |
| वज़न | 10 किग्रा/किमी | 1 किग्रा/किमी | |
| रंग | श्याम सफेद | पारदर्शी | |
| तन्यता ताकत | 200N | 50एन | |
| न्यूनतम.मुड़ी हुई बहिः प्रकोष्ठिका | गतिशील | 20 मिमी | 5 मिमी |
| स्थिर | 10 मिमी | 3 मिमी | |
| ट्रांसमिशन हानि | 1310एनएम | ≤0.4db/किमी | ≤0.25db/किमी |
| 1550एनएम | ≤0.4db/किमी | ≤0.25db/किमी | |
| कार्य/भंडारण तापमान | -40℃ ~+70℃ | ||
ऑपरेशन चरण
1. इंस्टॉलेशन टूल के लिए ऑप्टिकल केबल तैयार करें
2. फाइबर ऑप्टिक को नुकसान पहुंचाए बिना त्वचा के गैप को बंद करने के लिए वायर स्ट्रिपिंग प्लायर्स का उपयोग करें।
3. त्वचा के अंतराल से 0.9 मिमी बाहरी त्वचा को छीलने के लिए अपने नाखूनों का उपयोग करें।छीलने के बाद, इसे सपाट काटने के लिए काटने वाले चाकू का उपयोग करें, और फाइबर ऑप्टिक केबल और अंतिम सतह को अल्कोहल कॉटन से साफ करें।
4. दहलीज या स्कर्टिंग लाइन के साथ स्थापित करें, कनेक्टर्स को इकट्ठा करें या साइट पर वेल्ड करें।
पूरा होने के बाद लगभग अदृश्य.
विडियो
विडियो
विडियो
|
|
| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | अदृश्य केबल |
| एमओक्यू: | 10 किमी |
| कीमत: | बातचीत योग्य |

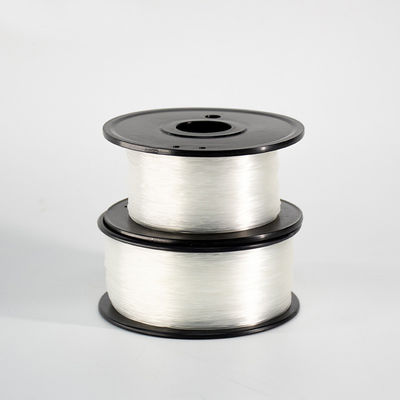

| पैकेजिंग विवरण: | 2 किमी/लकड़ी का ड्रम |
एफटीटीएच अदृश्य फाइबर ऑप्टिक केबल जी657 पारदर्शी शीथ इंडोर वायरिंग 0.9 1.2 मिमी पीवीसी
एफटीटीएच परियोजना में, अंतिम उपयोगकर्ता इनडोर वायरिंग सबसे अधिक भार वहन करने वाली है, और कई कारकों पर विचार करने की आवश्यकता है, जैसे लाइन सुरक्षा सुनिश्चित करना, इनडोर सौंदर्यशास्त्र और निर्माण की सुविधा।इसलिए, अदृश्य ऑप्टिकल केबल उभरे।

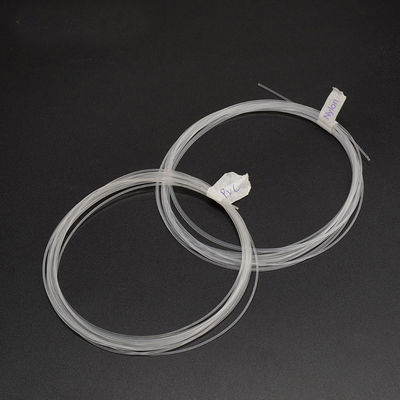

इनविजिबल ऑप्टिकल केबल पारदर्शी टाइट बफर ऑप्टिकल फाइबर केबल का संक्षिप्त रूप है, जो G657 ऑप्टिकल फाइबर, फाइबर जेल और पारदर्शी टाइट बफर शीथ से बना है।बाहरी परत को गर्म पिघले चिपकने वाले से ढकने की आवश्यकता है या नहीं, इसका निर्णय वास्तविक अनुप्रयोग आवश्यकताओं द्वारा किया जाता है।प्रत्येक परत को एक्सट्रूज़न तकनीक का उपयोग करके चरण दर चरण बाहर निकाला जाता है।गर्म पिघले चिपकने वाले बिना अदृश्य ऑप्टिकल केबल का व्यास 0.9 मिमी है, और गर्म पिघले चिपकने वाले अदृश्य ऑप्टिकल केबल का व्यास 1.2 मिमी है।अदृश्य केबल आवरण पीवीसी या नायलॉन सामग्री से बनाए जा सकते हैं।पारंपरिक अदृश्य ऑप्टिकल केबल पीवीसी सामग्री से बने होते हैं, लेकिन यदि कठोरता की अधिक आवश्यकता है, तो नायलॉन सामग्री को चुना जा सकता है, जिसमें उच्च कठोरता और तन्य शक्ति होती है।
