| एमओक्यू: | 10 किमी |
| कीमत: | बातचीत योग्य |
| स्टैंडर्ड पैकेजिंग: | 2 किमी/रील या cusotmized |
| Delivery period: | 5 कार्य दिवस |
| भुगतान विधि: | टी/टी या वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 500 किमी/माह |

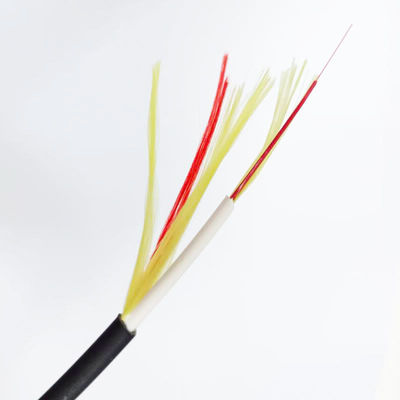

एफटीटीएच गोल केबल डबल शीथ आउटडोर इनडोरऑप्टिकल फाइबर नेटवर्क4.6 मिमी जीजेवाईएफजेएच
किसी भवन में प्रवेश करते समय, आंतरिक ज्वाला मंदक जैकेट को उजागर करने के लिए केबल के बाहरी आवरण को हटा दिया जाता है।ऑपरेशन तेज़ है और दो अलग-अलग केबलों और एक केबल जोड़ की आवश्यकता के बिना बाहरी वातावरण से इनडोर वातावरण में आसान स्थापना को सक्षम बनाता है।
ड्रॉप केबल मुख्य रूप से सीधे इंस्टॉलेशन के लिए है, यानी स्टेपल या क्लिप के साथ इंस्टॉलेशन या केबल रेसवे और इमारतों के अंदर रूटिंग।यह इंस्टॉलेशन तकनीक मोड़ प्रदर्शन, क्रश प्रतिरोध और अन्य यांत्रिक मापदंडों के संदर्भ में केबलों पर अतिरिक्त सख्त आवश्यकताएं रखती है।
LSZH डुअल जैकेट केबल इनडोर/आउटडोर FTTx अनुप्रयोगों के लिए एक फाइबर ऑप्टिक ड्रॉप केबल है।अद्वितीय दोहरी जैकेट डिज़ाइन केबल को बाहर के साथ-साथ छोटे खंडों में घर के अंदर स्थापित करने में सक्षम बनाता है।केबल में दोहरी लो स्मोक फ्लेम रिटार्डेंट शीथ हैं, बाहरी एक यूवी-प्रतिरोधी काला संस्करण है।
G657 फाइबर और केबल डिज़ाइन के इनबिल्ट बेंड प्रतिबंध के कारण ड्रॉप केबल का बेंड प्रदर्शन बेहद अच्छा है।केबल स्वयं न्यूनतम मोड़ त्रिज्या को नियंत्रित करेगी और किंकिंग की अनुमति देगी।

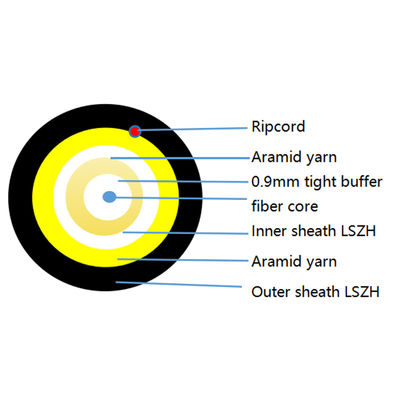

डबल शीथ फाइबर ऑप्टिक केबल तकनीकी पैरामीटर
| नमूना | जीजेवाईएफजेएच | |
| फाइबर गिनती | 1 कोर | |
| बाहरी व्यास OD (मिमी) | 4.5±/0.2 | |
| केबल आवरण | सामग्री | यूवी एलएसजेडएच |
| मोटाई (मिमी) | 0.9±0.1 | |
| आयुध डिपो(मिमी) | 3.0±0.1 | |
| भीतरी केबल | सामग्री | एलएसजेडएच |
| मोटाई (मिमी) | 0.5±0.05 | |
| आयुध डिपो(मिमी) | 0.85±0.05 | |
| बफर | सामग्री | एलएसजेडएच |
| नाममात्र वजन टी(किलो/किमी) | 24 | |
| अधिकतम तन्यता ताकत (एन) | दीर्घकालिक | 120 |
| लघु अवधि | 240 | |
| न्यूनतम झुकने वाली त्रिज्या (मिमी) | स्थिर | 10डी |
| गतिशील | 20डी | |
| अधिकतम क्रश प्रतिरोध(एन/100मिमी) | दीर्घकालिक | 300 |
| लघु अवधि | 1000 | |
| ताकत सदस्य | अरामिड सूत | |
| पर्यावरण संरक्षण | RoHS कॉम्प्लाइंट | |
| भंडारण या परिवहन | -20~70℃ | |
| प्रचालन तापमान | -20~60℃ | |
ऑप्टिकल फाइबर विशेषताएँ G657A2
| विशेषताएँ | स्थितियाँ | निर्दिष्ट मान | इकाइयों |
| ज्यामितीय विशेषताएँ | |||
| आवरण व्यास | 125.0±0.7 | माइक्रोन | |
| क्लैडिंग नॉन-सर्कुलरिटी | ≤0.7 | % | |
| कोटिंग व्यास | 245±5 | माइक्रोन | |
| कोटिंग/क्लैडिंग संकेंद्रितता त्रुटि | ≤12 | माइक्रोन | |
| कोटिंग गैर-गोलाकारता | ≤6.0 | % | |
| कोर/क्लैडिंग सांद्रण त्रुटि | ≤0.5 | माइक्रोन | |
| कर्ल | ≥4 | एम | |
| ऑप्टिकल विशेषताएँ | |||
| 1310एनएम | ≤0.35 | डीबी/किमी | |
| 1383एनएम | ≤0.35 | डीबी/किमी | |
| 1550एनएम | ≤0.21 | डीबी/किमी | |
| क्षीणन | 1625एनएम | ≤0.23 | डीबी/किमी |
| क्षीणन बनाम तरंग दैर्ध्य अधिकतम.एक फर्क | 1525~1575 एनएम | ≤0.02 | मेगाहर्ट्ज*किमी |
| 1285~1330एनएम | ≤0.03 | मेगाहर्ट्ज*किमी | |
| शून्य फैलाव तरंगदैर्घ्य | 1300~1324 | एनएम | |
| शून्य फैलाव ढलान | ≤0.092 | पीएस/(एनएम2*किमी) | |
| ध्रुवीकरण मोड फैलाव | |||
| पीएमडी अधिकतम व्यक्तिगत फाइबर | ≤0.1 | पीएस/किमी1/2 | |
| पीएमडी डिजाइन लिंक मूल्य | ≤0.06 | पीएस/किमी1/2 | |
| विशिष्ट बल | 0.04 | पीएस/किमी1/2 | |
| केबल तरंगदैर्घ्य से कट गई | ≤1260 | एनएम | |
| मोड फ़ील्ड व्यास | 1550एनएम | 9.3~10.3 | माइक्रोन |
| 1310एनएम | 8.4~9.3 | माइक्रोन | |
| अपवर्तन का समूह सूचकांक | 1550एनएम | 1.467 | |
| 1310एनएम | 1.466 | ||
| पर्यावरणीय विशेषताएँ | 1310 एनएम, 1550 एनएम और 1625 एनएम | ||
| तापमान चक्रण | -60℃ से +85℃ | ≤0.05 | डीबी/किमी |
| तापमान-आर्द्रता चक्र | -10℃ से +85℃, 4% से 98% आरएच | ≤0.05 | डीबी/किमी |
| जल विसर्जन | 23℃, 30 दिन | ≤0.05 | डीबी/किमी |
| सूखी गर्मी | 85℃, 30 दिन | ≤0.05 | डीबी/किमी |
| उमस वाली गर्मी | 85℃, 85%आरएच, 30 दिन | ≤0.05 | डीबी/किमी |
| यांत्रिक विशिष्टता | |||
| प्रमाण परीक्षण | ≥9.0 | एन | |
| ≥1.0 | % | ||
| ≥100 | केपीएसआई | ||
| मैक्रो के झुकने से हानि हुई | |||
| 1 मोड़ @5 मिमी त्रिज्या | 1550एनएम | ≤0.15 | डीबी |
| 1 मोड़ @5 मिमी त्रिज्या | 1625 मिमी | ≤0.45 | डीबी |
| 1 मोड़ @7.5 मिमी त्रिज्या | 1550एनएम | ≤0.08 | डीबी |
| 1 मोड़ @7.5 मिमी त्रिज्या | 1625 मिमी | ≤0.25 | डीबी |
| 1 मोड़ @10 मिमी त्रिज्या | 1550एनएम | ≤0.03 | डीबी |
| 1 मोड़ @10 मिमी त्रिज्या | 1625 मिमी | ≤0.10 | डीबी |
| कोटिंग पट्टी बल | विशिष्ट औसत बल | 1.5 | एन |
| चरम बल | ≥1.3 ≤8.9 | एन | |
| गतिशील तनाव संक्षारण संवेदनशीलता पैरामीटर | 27 | ||
विशेषताएँ
आवेदन
