| ब्रांड नाम: | Yingda |
| मॉडल संख्या: | 1*2 एफबीटी कपलर 15%:85% |
| एमओक्यू: | 100 पीसी |
| कीमत: | 1.1USD-4.58USD |
| प्रसव का समय: | 7 दिन |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
एफडब्ल्यूडीएम उपकरण पर्यावरण के अनुकूल पतली फिल्म फिल्टर तकनीक पर आधारित है। फ्लिटर डब्ल्यूडीएम उपकरण एक विस्तृत तरंग दैर्ध्य रेंज में विभिन्न तरंग दैर्ध्य पर प्रकाश को जोड़ता है या अलग करता है।
विशेषताएं
कम सम्मिलन हानि
उच्च अलगाव
उच्च स्थिरता और विश्वसनीयता
आवेदन
फाइबर लेजर
फाइबर एम्पलीफायर
परीक्षण उपकरण
यह उपकरण प्रकाश को विभिन्न तरंग दैर्ध्य (1310nm/1490nm/1550nm) में एक विस्तृत तरंग दैर्ध्य सीमा में जोड़ता या अलग करता है।
यह द्विदिश संचार प्राप्त करने के लिए एकल फाइबर की क्षमता का विस्तार कर सकता है, ताकि ऑप्टिकल नेटवर्क उन्नयन और विस्तार में व्यापक रूप से उपयोग किया जा सके,या नए व्यापक ऑप्टिकल ट्रांसफर समाधान आदि पेश करें।.
विनिर्देश
| पैरामीटर | एफडब्ल्यूडीएम 4/35 | एफडब्ल्यूडीएम 5/35 | एफडब्ल्यूडीएम 35/5 | |
| पास बैंड तरंग दैर्ध्य सीमा (nm) | 1480 से 1500 | 1540~1560 | 1260~1360 और 1480~1500 | |
| परावर्तन बैंड1 तरंग दैर्ध्य सीमा (nm) | 1260 ~ 1360 | 1260 ~ 1360 | 1540~1560 | |
| परावर्तन बैंड1 तरंग दैर्ध्य सीमा (nm) | 1540~1560 | 1480 से 1500 | ||
| सम्मिलन हानि (dB) | प्रतिबिंबित चैनल | ≤0.6 | ||
| पास चैनल | ≤0.8 | |||
| पास बैंड रिप्लर (dB) | <0.3 | |||
| अलगाव (dB) | प्रतिबिंबित चैनल | > 15 | ||
| पास चैनल | >30 | |||
| सम्मिलन हानि तापमान संवेदनशीलता (dB/°C) | <0.005 | |||
| ध्रुवीकरण निर्भर हानि (dB) | <0.1 | |||
| ध्रुवीकरण मोड फैलाव (ps) | <0.1 | |||
| निर्देशात्मकता (dB) | >50 | |||
| रिटर्न हानि (dB) | >50 | |||
| अधिकतम संभाल शक्ति (mW) | 500 | |||
| ऑपरेटिंग तापमान (°C) | -20 ~ +70 | |||
| भंडारण तापमान (°C) | -40 ~ +85 | |||
| पैकेज का आयाम (मिमी) | 1. Φ5.5 x L34 ((900um के लिए ढीला ट्यूब)
2. Φ5.5 x L30 ((नंगे फाइबर के लिए) 3. L90xW20xH9.5 ((2.0/3.0mm केबल के लिए) |
|||
नोटः
कनेक्टर्स के साथ डिवाइस के लिए, आईएल 0.3dB अधिक है, आरएल 5dB कम है, ईआर 2dB कम है। डिफ़ॉल्ट कनेक्टर कुंजी धीमी धुरी पर संरेखित है।

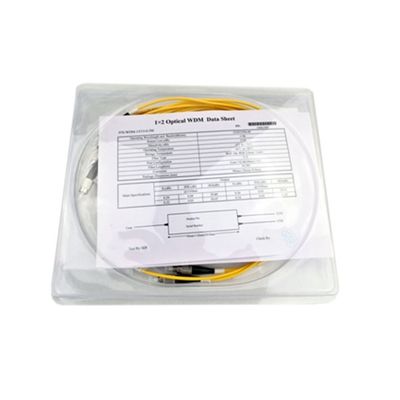

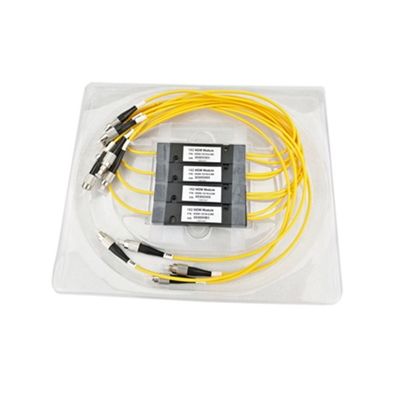

पैकेज की जानकारीः
विडियो
विडियो
|
|
