| एमओक्यू: | 100 पीसी |
| कीमत: | 1.1USD-4.58USD |
| स्टैंडर्ड पैकेजिंग: | 1 पीसी/बॉक्स, 10 पीसी/मास्टर बॉक्स |
| Delivery period: | 7 दिन |
| भुगतान विधि: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति क्षमता: | प्रति माह 20000 पीसी |
सीडब्ल्यूडीएम कम है-लागत महानगरीय क्षेत्र के नेटवर्क पहुँच के लिए प्रयुक्त डब्ल्यूडीएम संचरण प्रौद्योगिकी।यह एकल मोड फाइबर के कम हानि वाले क्षेत्र के विशाल बैंडविड्थ का उपयोग विभिन्न तरंग दैर्ध्य के प्रकाश को प्रसारण के लिए एक ऑप्टिकल फाइबर में जोड़ने के लिए करता है.
Mux CWDM मॉड्यूलविशेषताएं
कम सम्मिलनमैंओस्और निम्न पीडीएल
उच्चनहरअलगाव
अच्छी चैनल-से-चैनल एकरूपता
उच्च विश्वसनीयता और स्थिरता
टेल्कोर्डियाअनुरूप
RoHSअनुरूप
डब्ल्यूडीएम मॉड्यूलआवेदन
üब्रॉडबैंड नेटवर्क
üपीओएन नेटवर्क
üCATVप्रणाली
üसीडब्ल्यूडीएम प्रणाली
CWDM Mux Demux मॉड्यूलविनिर्देश
|
पैरामीटर |
इकाई |
4CH |
8CH |
12CH |
18CH |
|
|
ऑपरेटिंग तरंग दैर्ध्य |
एनएम |
1260 से 1620 |
||||
|
चैनल स्पेस |
एनएम |
20 |
||||
|
केंद्र तरंगदैर्ध्य |
एनएम |
आईटीयू,आईटीयू+1 |
||||
|
केंद्र तरंग दैर्ध्य y सटीकता |
एनएम |
±0.8 |
||||
|
पास बैंड @-0.5dB |
एनएम |
±65 |
||||
|
बंदरगाह सम्मिलन हानि |
डीबी |
≤1.3 |
≤2.6 |
≤3.6 |
≤3.8 |
|
|
लिंक हानि |
डीबी |
≤2.1 |
≤3.3 |
≤4.1 |
≤4.3 |
|
|
अलगाव |
आसन्न |
डीबी |
≥30 |
|||
|
|
गैर-समीपस्थ |
डीबी |
≥40 |
|||
|
रिपल |
डीबी |
≤0.5 |
||||
|
ध्रुवीकरण पर निर्भर हानि |
डीबी |
≤0.2 |
||||
|
रिटर्न हानि |
डीबी |
≥40 |
||||
|
निर्देश |
डीबी |
≥50 |
||||
|
शक्ति |
एमडब्ल्यू |
≤300 |
||||
|
फाइबर का प्रकार |
/ |
G657.A1 ((0.9mm ट्यूब, 2.0mm ट्यूब) |
||||
|
फाइबर की लंबाई |
m |
0.5+/-0.05&अनुकूलित |
||||
|
कनेक्टर |
/ |
एलसी/यूपीसी और अनुकूलित |
||||
|
परिचालन तापमान |
°C |
-20~75 |
||||
|
भंडारण तापमान |
°C |
-40~85 |
||||
|
आवास |
मिमी |
155*129*29,215*190*42,484*250*44 |
||||
नोटः
सभी विनिर्देशों में ध्रुवीकरण की सभी स्थितियां और सभी ऑपरेटिंग तापमान और सभी वेवलेंथ रेंज शामिल हैं।
सभी डेटा बिना कनेक्टर के हैं, एक जोड़ी कनेक्टर का सम्मिलन हानि 0.3dB से कम है।
मक्स डेमक्स मॉड्यूलसंरचना आरेख (संदर्भित करेंनीचे)
यांत्रिक आयाम (नीचे देखें)

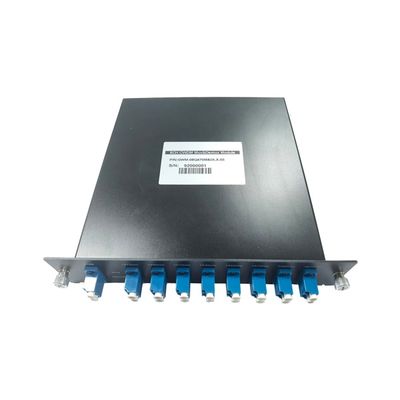

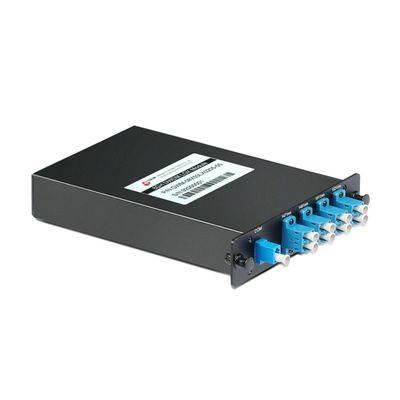

CWDM Mux Demux मॉड्यूल आयाम:215*190*42 मिमी

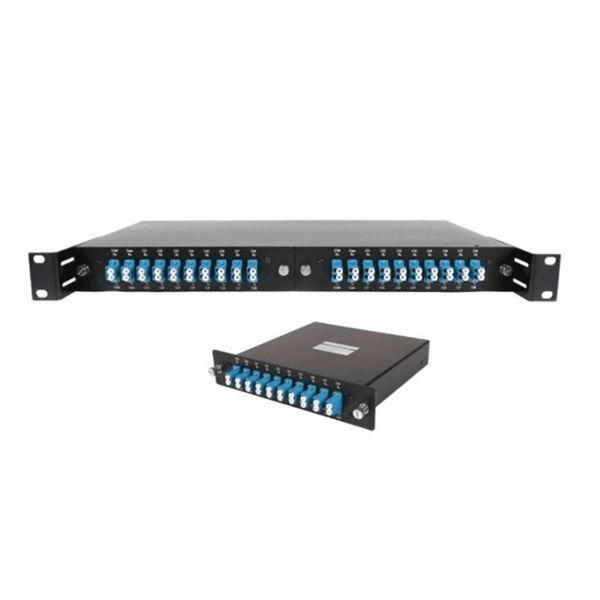

CWDM Mux Demux रैक आयाम:484*250*44mm
यिंगडा उत्पादन लाइनः
YINGDA अधिक FTTH उत्पाद
फाइबर स्प्लिटर बॉक्स फाइबर पीएलसी स्प्लिटर फाइबर एडाप्टर फाइबर फास्ट कनेक्टर
फाइबर केबल पैच कॉर्ड और पिगटेल एमपीओ केबल एओसी केबल
|
|
