ABS Platic Box Optical Fiber Splitter , PLanar Lightwave Circuit Splitter Module FC 1.5M

  • ABS Platic Box Optical Fiber Splitter , PLanar Lightwave Circuit Splitter Module FC 1.5M
  • ABS Platic Box Optical Fiber Splitter , PLanar Lightwave Circuit Splitter Module FC 1.5M
  • ABS Platic Box Optical Fiber Splitter , PLanar Lightwave Circuit Splitter Module FC 1.5M
  • ABS Platic Box Optical Fiber Splitter , PLanar Lightwave Circuit Splitter Module FC 1.5M
  • ABS Platic Box Optical Fiber Splitter , PLanar Lightwave Circuit Splitter Module FC 1.5M
उत्पत्ति के प्लेस चीन
ब्रांड नाम YINGDA
प्रमाणन ISO SGS ROHS
मॉडल संख्या YD-PLC-MM-104-FC-15
न्यूनतम आदेश मात्रा 50 pcs
मूल्य negotiable

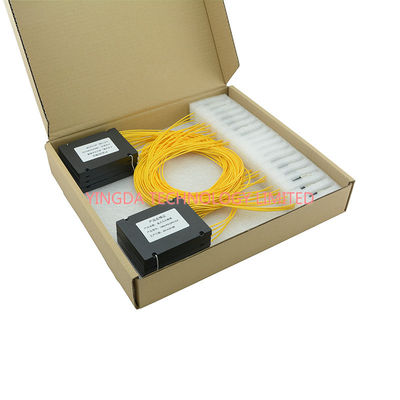

पैकेजिंग विवरण 1PC/BOX
प्रसव के समय 5-8days after payment
आपूर्ति की क्षमता 10,000 pcs per month

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
connector FC/UPC fiber type single mode G657A1
insertion loss 7.3/7.0dB Uniformity (Max.) 1.5dB
wavelength 1260 - 1650 nm PDL(Max.) 0.2dB
Module size 100×80×10mm square tube size 40×4×4mm
flat tube size 60×7×4mm
हाई लाइट

फाइबर ऑप्टिक फाड़नेवाला

,

पीएलसी अलगानेवाला
एक संदेश छोड़ें
उत्पाद विवरण

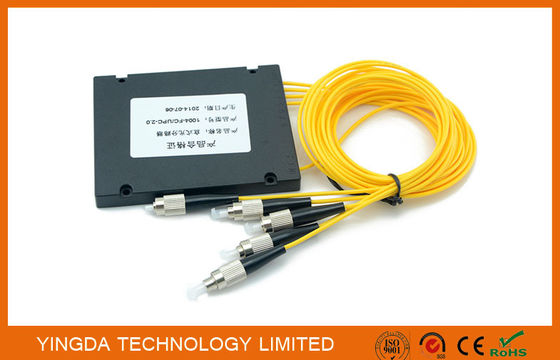

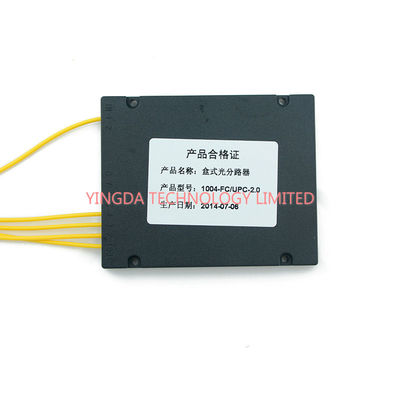

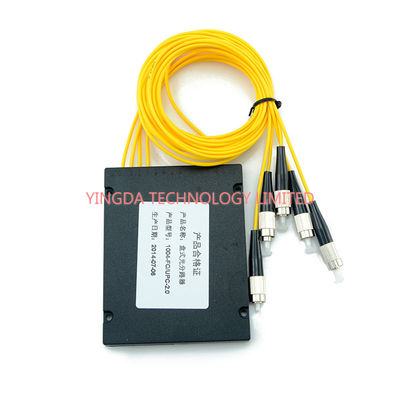

1x4 PLC Splitter ABS Platic Box, PLanar Lightwave Circuit (PLC) Splitter Module FC 1.5M


Planar lightwave circuit (PLC) splitter is a type of optical power management device that is
fabricated using silica optical waveguide technology. It features small size, high reliability,
wide operating wavelength range and good channel-to-channel uniformity, and is widely used
in PON networks to realize optical signal power splitting.

YINGDA provides whole series of 1xN and 2xN splitter products that are tailored for specific applications.
All products meet GR-1209-CORE-2001 and GR-1221-CORE-1999 requirements.


Features

  • Low Insertion Loss
  • Low PDL
  • High Isolation
  • Compact Design
  • Good channel-to-channel uniformity
  • Wide Operating Wavelength
  • High Reliability and Stability


Applications

  1. FTTH
  2. PON Network
  3. CATV Links
  4. Communication Equipment


Specification


Operating Wavelength(nm)

1260~1650

Fiber Type

G657A1 or as customers' order

Port Configuration

1x4

1x8

1x16

1x32

1x64

Insertion Loss (dB)

7.1/7.3

10.2/10.5

13.5/13.7

16.5/16.9

20.5/21.0

Loss Uniformity (dB)

0.6

0.8

1.2

1.5

2

Polarization Dependent Loss(dB)

0.2

0.2

0.25

0.3

0.35

Wavelength Dependent Loss(dB)

0.3

0.3

0.5

0.5

0.5

Temperature Dependent Loss (-40~85 ) (dB)

0.4

0.4

0.5

0.5

0.5

Return Loss (dB)

55/50

Operating Temperature

-40~+85

Directivity (dB)

≥ 55

Storage Temperature

-40~+85



Table 2 – 2×N PLC Splitter


Parameters

2×2

2×4

2×8

2×16

2×32

Operating Wavelength (nm)

1260~1650

Fiber Type

SMF-28e or customer specified

Insertion Loss (dB)
(S/P Grade)

4.2

7.6

11.0

14.5

17.5

Loss Uniformity (dB)

0.8

1.5

1.5

2.0

2.5

Return Loss (dB)
(S/P Grade)

50/55

50/55

50/55

50/55

50/55

Polarization Dependent
 Loss(dB)

0.2

0.2

0.3

0.4

0.4

Directivity (dB)

55

55

55

55

55

Wavelength Dependent
 Loss(dB)

0.3

0.5

0.5

0.5

0.5

Temperature Stability
(-40~85 °C)(dB)

0.5

0.5

0.5

0.5

0.5

Operating Temperature (°C)

-40~85

Storage Temperature (°C)

-40~85

Module Dimension (mm)
 (L×W×H)

100×80×10

100×80×10

120×80×18

140×115×18

140×115×18


Notes:

  • Specified without connectors.
  • Add an additional 0.2dB loss per connector.
