| ब्रांड नाम: | yingda |
| मॉडल संख्या: | YDFIC-SC |
| एमओक्यू: | 1000pcs |
| कीमत: | 0.19USD-0.72USD |
| प्रसव का समय: | 3-5days |
| भुगतान की शर्तें: | टी/टी,वेस्टर्न यूनियन |

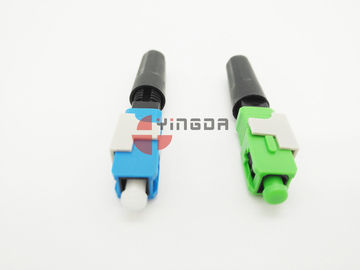

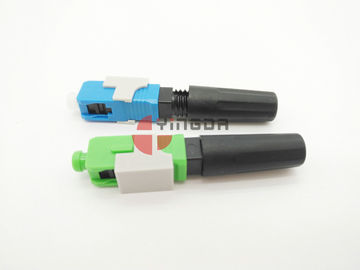

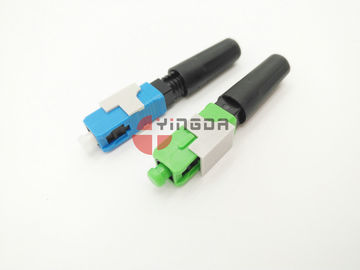

फाइबर ऑप्टिक फास्ट कनेक्टर, प्री-पॉलिश, सिंगल मोड 9/125um, एससी फील्ड इंस्टॉलेबल कनेक्टर
फास्ट फील्ड-इंस्टॉल करने योग्य कनेक्टर फैक्ट्री प्री-पॉलिश कनेक्टर हैं जो फील्ड में हाथ से पॉलिशिंग की आवश्यकता को पूरी तरह से समाप्त करते हैं।सटीक फाइबर संरेखण सुनिश्चित करने वाली प्रमाणित यांत्रिक स्प्लिट तकनीक, एक कारखाने पूर्व-विभाजित फाइबर स्टब और एक मालिकाना सूचकांक मिलान जेल एक एकल-मोड या मल्टीमोड ऑप्टिकल फाइबर के लिए तत्काल कम हानि समापन प्रदान करने के लिए गठबंधन करते हैं।
फास्ट कनेक्टर 250μm और 900μm ऑप्टिकल फाइबर के साथ-साथ 900μm, 2mm और 3mm कॉर्डिंग के साथ संगत हैं। सभी प्राथमिक फाइबर प्रकार समर्थित हैं,और प्रत्येक कनेक्टर को स्थापना के दौरान और बाद में पहचान में सहायता के लिए उद्योग मानक आवश्यकताओं के अनुसार रंग कोड हैकारखाने में स्थापित एक कंक्रीट क्लिप (प्रत्येक कनेक्टर के साथ शामिल) को समाप्त होने पर हटा दिया जाता है और त्याग दिया जाता है।
फाइबर फास्ट कनेक्टर विशेषताएं
एससी/एपीसी फास्ट कनेक्टर अनुप्रयोग
पहला कनेक्टर विनिर्देश
| पद | पैरामीटर |
| एकल-मोड | |
| सम्मिलन हानि | अधिकतम≤0.5dB, औसत≤0.3dB |
| रिटर्न हानि | APC≥50dB;UPC≥45dB |
| स्थायित्व (1000 संभोग) | 0.2dB अधिकतम. |
| परिचालन तापमान | -40°C~+75°C |

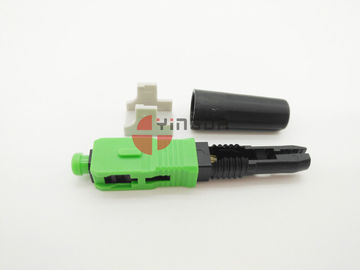

एससी/एपीसी फास्ट कनेक्टर

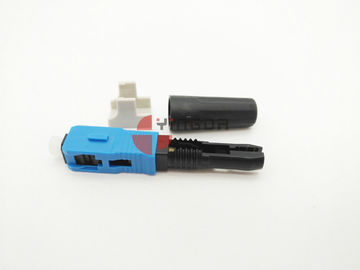

एससी/यूपीसी फास्ट कनेक्टर
यांत्रिक प्रदर्शन आवश्यकताएं
| परीक्षण का नाम | परीक्षण की स्थिति | परिणाम | ||
| सम्मिलन हानि परिवर्तन | रिटर्न हानि परिवर्तन | बाहरी रूप में परिवर्तन | ||
| पुनरावृत्ति | दोहराएँ: 5 बार | ≤0.3dB | <0.5dB | फिर से इकट्ठा किया जा सकता है और परीक्षण, पिन सतह कोई स्पष्ट खरोंच होना चाहिए, अगर सम्मिलन हानि परिवर्तन 0.3dB से बड़ा है, योग्य है; बाकी यांत्रिक क्षति, विरूपण, दरार नहीं होना चाहिए,आराम और अन्य विकृति |
| तन्य शक्ति | 0.125 मिमी नंगे फाइबर 4N, 0.25 मिमी फाइबर 4N,अनलाइन ऑप्टिकल प्रदर्शन की निगरानी; 0.9 मिमी ऑप्टिकल फाइबर प्रकार 10N, ऑप्टिकल केबल 20N, ऑनलाइन ऑप्टिकल प्रदर्शन की निगरानी; केबल 30N,ऑप्टिकल प्रदर्शन की ऑनलाइन निगरानी नहीं; समयः 2 मिनट | ≤0.3dB | <0.5dB | |
| ड्रॉप परीक्षण | ऊंचाईः नमूना सिर से दूरी 1.5 मीटर; बारः 10 बार | ≤0.3dB | <0.5dB | |
| कंपन | आवृत्तिः 10 ~ 50 हर्ट्ज; स्वीपः 45 बार प्रति मिनटः आयामः 0.75 मिमी एकल आयाम; समयः तीन दिशाओं में, प्रत्येक दो घंटे | ≤0.3dB | <0.5dB | |
| पुनरावृत्ति | संभोग: 10 बार | ≤0.3dB | <0.5dB | |
| यांत्रिक स्थायित्व | संभोगः500 बार | ≤0.3dB | <0.5dB | |
| प्रतिशोध | भारः केबल प्रकार 15N; दरः 10 बार / मिनट; बारः 200 बार | ≤0.3dB | <0.5dB | |
|
|
