| ब्रांड नाम: | yingda |
| मॉडल संख्या: | YDFIC-SU-जी |
| एमओक्यू: | 1000pcs |
| कीमत: | 0.19USD-0.72USD |
| प्रसव का समय: | 3-5days |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
फास्ट फ़ील्ड-इंस्टॉल करने योग्य कनेक्टर कारखाने के पूर्व-पॉलिश कनेक्टर हैं जो फ़ील्ड में हाथ पॉलिशिंग की आवश्यकता को पूरी तरह से समाप्त करते हैं। साबित मैकेनिकल बेंचवे तकनीक, सटीक फाइबर संरेखण सुनिश्चित करता है, एक फैक्ट्री प्री-क्लीव्ड फाइबर स्टब और एक स्वामित्व सूचकांक-मिलान जेल एकमात्र मोड या मल्टीमोड ऑप्टिकल फाइबर के लिए तत्काल कम नुकसान की समाप्ति की पेशकश करती है।
फास्ट कनेक्टर 250μm और 900μm ऑप्टिकल फाइबर के साथ-साथ 900μm, 2 मिमी और 3 मिमी कॉर्डेज के साथ संगत हैं। सभी प्राथमिक फाइबर प्रकारों का समर्थन किया जाता है, और स्थापना के दौरान और उसके बाद पहचान में सहायता करने के लिए प्रत्येक कनेक्टर को उद्योग-मानक आवश्यकताओं के अनुसार कोडित किया जाता है। एक कारखाना स्थापित पच्चर क्लिप (प्रत्येक कनेक्टर के साथ शामिल) हटा दिया जाता है और समापन के पूरा होने पर त्याग दिया जाता है।
विशेषताएं
कोई epoxy आवश्यक नहीं
फाइबर शोध किया जा सकता है
पूर्व स्टब, फैक्टरी-पॉलिश विष्ठा
प्रेसिजन मैकेनिकल संरेखण कम नुकसान की सुरक्षा करता है
फाइबर को ठीक से स्थापित करने की पुष्टि करने के लिए वीएफआई का उपयोग किया जा सकता है
TIA / EIA 568A प्रदर्शन की आवश्यकताओं को पूरा करता है
TIA / EIA 604 (फोकस) कनेक्टर इंटरफ़ेस आवश्यकताओं को पूरा करता है
अनुप्रयोगों
परिसर के वातावरण
लैन वातावरण के लिए डेस्क पर कनेक्शन
प्रत्यक्ष उपकरण समाप्ति
सब्सक्राइबर (एफटीटीक्स) अनुप्रयोगों के लिए फाइबर
मरम्मत और प्रतिस्थापन आवश्यकताओं
उपकरण परीक्षण की ओर जाता है
पैच पैनल

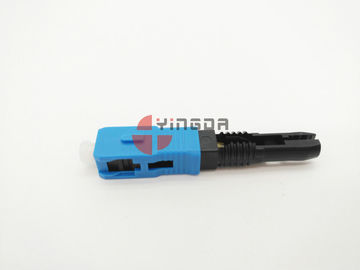

एकलमाड एपीसी या पीसी दोनों कर सकते हैं। फाइबर मो: एपीसी ग्रीन हाउस, पीसी ब्लू हाउस।

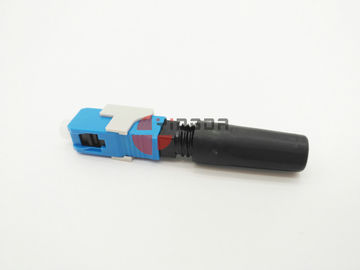

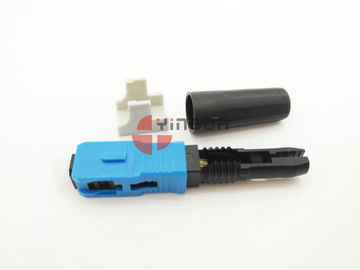

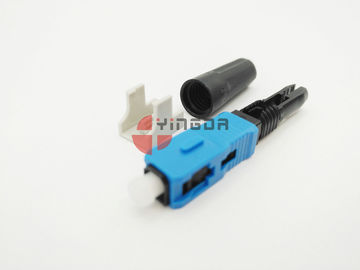

ग्रे हिस्सा दोहराने के उपयोग के लिए क्लिप है, यह हाथ से दूर ले जा सकता है, दौर बूट पेंच पर और बंद है
3 मिमी गोल या 2x3 मिमी आंकड़ा -8 ड्रॉप केबल बूट, उच्च गुणवत्ता वाले सिरेमिक विलम्ब और पूर्व पॉलिशयुक्त फाइबर के अंदर से सम्मिलित कर सकते हैं।
विशिष्टता
| मद | पैरामीटर |
| अकेला प्रकार | |
| निविष्टी की हानि | मैक्स 0.5 डीबी, औसत 0 0 डीडी |
| हारकर लौटा | APC≥50dB; UPC≥45dB |
| स्थायित्व (1000 मिलिंग) | 0.2dB मैक्स |
| परिचालन तापमान | -40 डिग्री सेल्सियस ~ + 75 डिग्री सेल्सियस |
यांत्रिक प्रदर्शन आवश्यकताओं
| परीक्षण का नाम | परीक्षण स्थिति | परिणाम | ||
| प्रविष्टि नुकसान में परिवर्तन | वापसी के परिवर्तन को वापस लौटें | बाह्य उपस्थिति परिवर्तन | ||
| विधानसभा को दोहराएं | दोहराएं: 5 माह | ≤0.3dB | <0.5dB | पुन: संयोजन और परीक्षण किया जा सकता है, पिन की सतह को कोई स्पष्ट खरोंच नहीं होना चाहिए, यदि प्रविष्टि नुकसान में परिवर्तन 0.3dB से बड़ा है, योग्य; बाकी के पास यांत्रिक क्षति, विरूपण, दरार, छूट और अन्य विसंगतियों नहीं होगा |
| तन्यता ताकत | 0.125 मिमी बेयर फाइबर 4 एन, 0.25 मिमी फाइबर 4 एन, गैर ऑनलाइन निगरानी ऑप्टिकल प्रदर्शन; 0.9 मिमी ऑप्टिकल फाइबर प्रकार 10 एन, ऑप्टिकल केबल 20 एन, ऑन लाइन निगरानी ऑप्टिकल प्रदर्शन; केबल 30 एन, ऑनलाइन निगरानी ऑप्टिकल प्रदर्शन नहीं; समय: 2 मिनट | ≤0.3dB | <0.5dB | |
| बूंद परीक्षण | ऊंचाई: नमूना सिर 1.5 मीटर से दूरी; बार: 10 बार | ≤0.3dB | <0.5dB | |
| कंपन | फ़्रिक्वेंसी: 10 ~ 50 हर्ट्ज; स्वीप: 45 बार प्रति मिनट: आयाम: 0.75 मिमी एकल आयाम; समय: तीन दिशाएं, प्रत्येक दो घंटे | ≤0.3dB | <0.5dB | |
| repeatability | संभोग: 10times | ≤0.3dB | <0.5dB | |
| यांत्रिक स्थायित्व | संभोग: 500times | ≤0.3dB | <0.5dB | |
| अर्क उतारने का भबका | भार: केबल प्रकार 15 एन; दर: 10 गुना / मिनट; बार: 200 बार | ≤0.3dB | <0.5dB | |
|
|
