1 कोर फील्ड इंस्टाल करने योग्य कनेक्टर SC APC FTTH GPON क्विक स्प्लिस कनेक्टर

1 कोर फील्ड इंस्टॉलेबल कनेक्टर एससी एपीसी एफटीटीएच जीपीओएन त्वरित स्प्लिट कनेक्टर

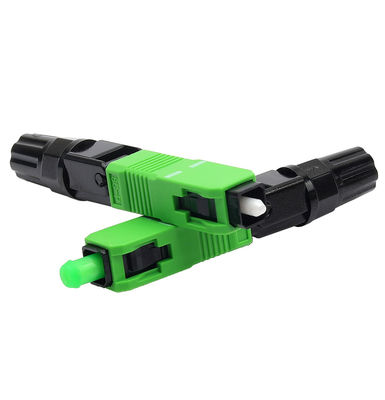

1 कोर एससी एपीसी एफटीटीएच जीपीओएन फील्ड मैकेनिकल कोल्ड स्प्लिस कनेक्टर ग्रीन त्वरित स्थापना पीईआई

ऑप्टिकल फाइबर फास्ट कनेक्टर एक प्रकार का कनेक्टर है जो अल्ट्रा लंबी दूरी के वायरिंग और फाइबर की समस्या को हल कर सकता है।आसान और विश्वसनीय है और बिना किसी परेशानी के समाप्त करता है और कोई epoxy की आवश्यकता नहीं है, कोई चमकाने, कोई splicing, कोई हीटिंग और समान उत्कृष्ट संचरण मापदंडों मानक चमकाने और splicing प्रौद्योगिकी के रूप में प्राप्त कर सकते हैं। हम बहुत विधानसभा और सेट अप समय को कम कर सकते हैं।पूर्व पॉलिश कनेक्टर मुख्य रूप से FTTH परियोजनाओं में FTTH केबल पर लागू होते हैं, सीधे अंतिम उपयोगकर्ता साइट में।

एससी यूपीसी 60 एमएम त्वरित कनेक्टर विधानसभा एससी एपीसी 55 एमएम त्वरित कनेक्टर विधानसभा

2*3mm ड्रॉप केबल के लिए 0.9mm गोल केबल के लिए

फील्ड इंस्टॉलेबल कनेक्टर SCतकनीकी पैरामीटरः

​

गुणवत्ता आश्वासन फील्ड इंस्टॉलेबल कनेक्टर SC:

चार बार पीसने और दो बार गुणवत्ता निरीक्षण

चरण 1: 30um पीसने

चरण 2: 9um पीसने

चरण 3: 1 um पीसने

चरण 4: पारदर्शी चमकाना

चरण 5: ऑप्टिकल फाइबर के अंत के पहलू का पता लगाना

चरण 6: सम्मिलन हानि, वापसी हानि का पता लगाना

फील्ड इंस्टॉलेबल कनेक्टर SCविशेषताएं

• प्रत्येक ferrule 0.5dB के भीतर परीक्षण किया गया है सम्मिलन हानि, TELECOM मानक तक पहुँचने;
• थ्री सर्कल ए-क्लास सिरेमिक फेरुल को अपनाएं, उत्पाद की स्थिरता, कम हानि और छोटे परिवर्तन में सुधार करें;
• बड़े पैमाने पर उत्पादन, परिपक्व प्रौद्योगिकी, उत्तम, जो कनेक्टरों की गुणवत्ता सुनिश्चित करते हैं;
• इसकी प्रैक्टिकल क्षमता अच्छी है और इसका पुनः उपयोग 15 से अधिक बार किया जा सकता है।
• स्थिर संचालन प्रदर्शन, कम सम्मिलन हानि, कम उपयोग लागत, कम रखरखाव दर और तेज स्थापना गति;
• प्रत्येक 100pcs 1pc लंबाई निर्धारण उपकरण से लैस किया जाएगा;
• मानवीकृत संरचना डिजाइनः बूट पर ड्रॉप केबल का सीमा बिंदु पूर्व निर्धारित करें, और स्वचालित रूप से उत्पाद की सही काटने की लंबाई के अनुसार एक छोटा माइक्रो मोड़ उत्पन्न करें (नीचे चित्र देखें) ।सूक्ष्म मोड़ इंगित करता है कि ऑप्टिकल फाइबर एम्बेडेड ऑप्टिकल फाइबर के साथ अच्छा संपर्क में किया गया है, और सूक्ष्म मोड़ मौजूद होना चाहिए, लेकिन बहुत बड़ा नहीं, अन्यथा अवधि के दौरान नुकसान प्रभावित होगा।

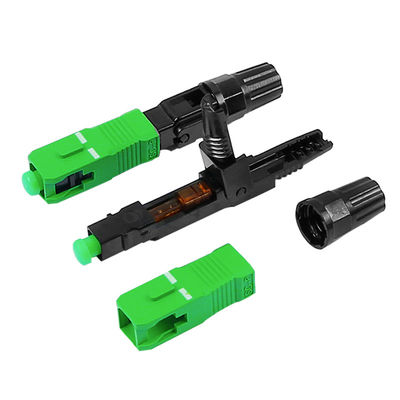

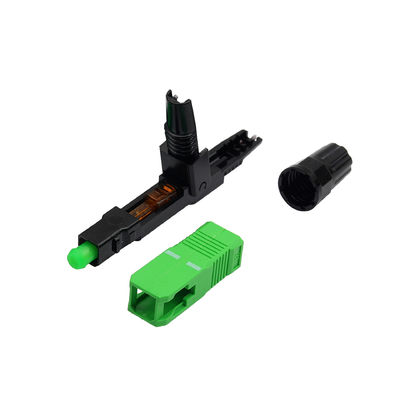

एससी फाइबर केबल कनेक्टर्स संरचना आरेख

लम्बे और छोटे अक्षरों में क्या अंतर है?

55 मिमी और 60 मिमी हैं. लंबे प्रकार ड्रॉप केबल बिछाने के लिए फ्लैट है और कम प्रकार ड्रॉप केबल बिछाने के लिए ऊर्ध्वाधर है

एससी फाइबर कनेक्टरआवेदनः

ब्रॉडबैंड कैंपस नेटवर्क, घर तक फाइबर, ब्रॉडबैंड सीमित टीवी, बुद्धिमान ब्रॉडबैंड, इमारत तक फाइबर

त्वरित विधानसभा कनेक्टर एससी उत्पादन लाइन

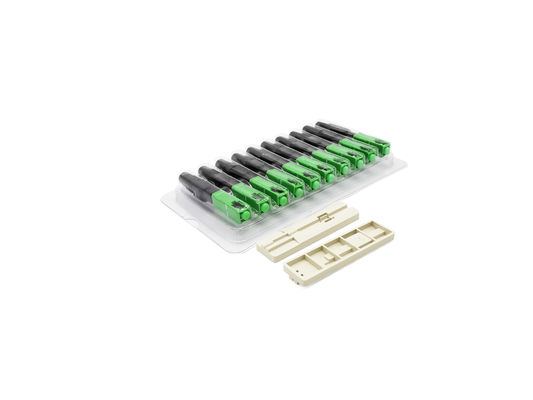

फील्ड स्थापित कनेक्टरपैकेजिंग जानकारी:

100pcs/प्रत्येक आंतरिक बॉक्स, 1000pcs/कार्टन बॉक्स,

कैसे इस्तेमाल करें?

ऑपरेशन सरल है, सीमा बिंदु तक ऑप्टिकल फाइबर डालें, स्वचालित रूप से झुकने की एक छोटी राशि उत्पन्न, अपने रेडियन बनाए रखें, सीधा नहीं,पहले अखरोट को पेंच करें और फिर स्विच को लॉक करें.

चरण 1: बूट बाहर ले लो और इसे ड्रॉप केबल में डाल दिया

चरण 2: ड्रॉप केबल स्ट्रिपर के साथ 5 सेमी ड्रॉप केबल शीट को छील लें

चरण 3: मिलर टेंजर के साथ लंबाई फिक्सर के बाहर कोटिंग खरोंच

चरण 4: फाइबर कोर को धूल के कपड़े से पोंछें

चरण 5: कटर से कोर काटें

चरण 6: एम्बेडेड कोर का विरोध करने के लिए फास्ट कनेक्टर में फाइबर कोर डालें

चरण 7: केबल को क्लैंप करने के लिए ड्रॉप केबल पर बूट का उपयोग करें
