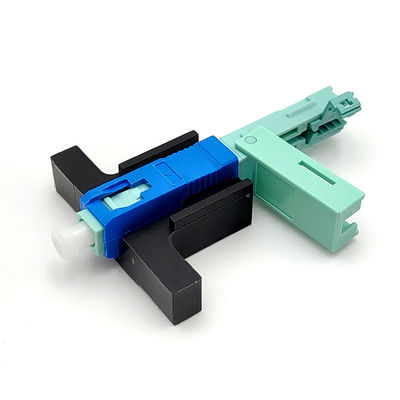

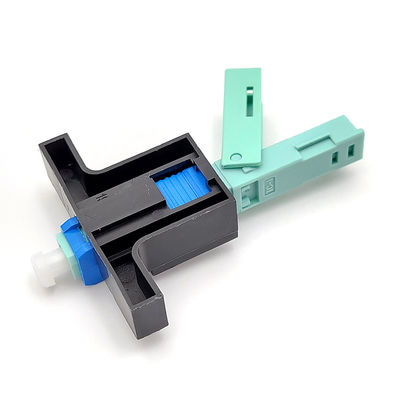

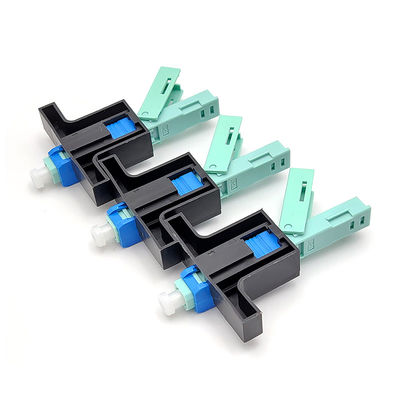

SC UPC प्लास्टिक फील्ड इंस्टाल करने योग्य कनेक्टर 5G 4G सिंगल मोड मल्टी मोड

SC UPC प्लास्टिक फील्ड इंस्टाल करने योग्य कनेक्टर 5G 4G सिंगल मोड मल्टी मोड

एफटीटीएच ड्रॉप केबल 2x3 मिमी ऑप्टिकल फाइबर एससी यूपीसी फील्ड असेंबली फास्ट टर्मिनेशन कनेक्टर 5 जी 4 जी सिंगल मोड

SC / APC फास्ट कनेक्टर फैक्ट्री प्री-पॉलिश, फील्ड-इंस्टाल करने योग्य कनेक्टर हैं जो फील्ड में हैंड पॉलिशिंग की आवश्यकता को पूरी तरह से खत्म कर देते हैं।सटीक यांत्रिक ब्याह तकनीक सटीक फाइबर संरेखण सुनिश्चित करने के लिए, एक कारखाने पूर्व cleaved फाइबर ठूंठ और एक मालिकाना सूचकांक-मिलान जेल संयोजन एकल-मोड या बहु-मोड ऑप्टिकल फाइबर के लिए तत्काल कम नुकसान समाप्ति की पेशकश करने के लिए।

विनिर्देश

पैक जानकारी:

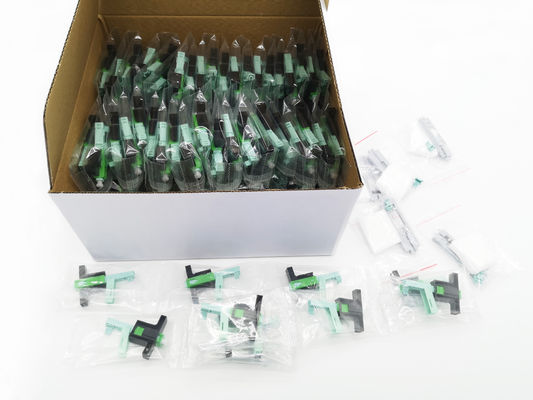

1 pc / प्लास्टिक बैग, 100 sztuk / आंतरिक बॉक्स, 10 sztuk भीतरी बॉक्स / गत्ते का डिब्बा

उत्पाद विवरण:

यह फास्ट कनेक्टर सिरेमिक सी-नाली संरचना का उपयोग करता है न कि प्लास्टिक या धातु, सम्मिलन हानि: औसत use0.2dB, MAX ,0.4dB, रिटर्न लॉस: d50dB।

कोई जरूरत नहीं epoxy या पॉलिश, क्षेत्र-स्थापित, कारखाने एम्बेडेड फाइबर

यह कनेक्टर SC / UPC है, कवर प्रकार, कुल लंबाई 53 मिमी, में शिपमेंट के साथ अंग्रेजी उपयोगकर्ता मैनुअल होगा।

2 मिमी * 3 मिमी या 2.0 * 1.6 मिमी फ्लैट ड्रॉप केबल पर लागू करें, जिसमें फिक्स जिग है।दोनों प्रकार के केबल के लिए बूट पर केबल को पकड़ने के लिए।

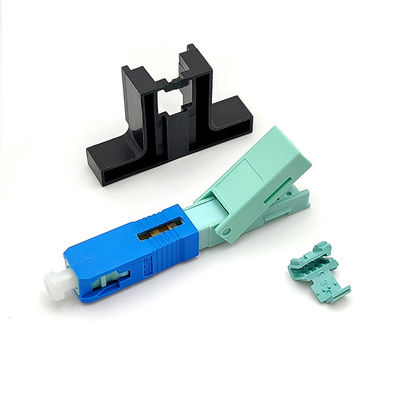

बूट ऊपर और नीचे प्रकार डिजाइन फ्लिप है, बहु-उपयोग के लिए एक काला फिर से खुला उपकरण है।

यह अच्छा सील प्रदर्शन, लौ retardant, और उच्च गुणवत्ता वाले प्लास्टिक है।UPC फ्लैट के साथ सभी उत्पादों, और वितरण से पहले धूल टोपी के साथ, और प्रत्येक व्यक्तिगत पैकेज के साथ।

फास्ट कनेक्टर्स का उपयोग कैसे करें?

फाइबर की प्रक्रिया करें

1. 50-60 मिमी तक स्ट्रिपर में ड्रॉप केबल डालें, और केबल स्ट्रेंथ लेयर को स्ट्रिप करें

2. स्ट्राइप्ड केबल को क्लैंप में दबाएं, फाइबर को लॉक करने के लिए 4 पॉइंट हैं

3. फाइबर की कोटिंग पट्टी करने के लिए अनुदैर्ध्य फाइबर स्ट्रिपर सम्मिलित करके केबल कोटिंग परत को पट्टी करें।या फाइबर क्लैंप के मिलर स्ट्रिपर संरेखित करें।

4. यदि ठीक है तो दिशा में लगभग 60 ° झुककर फाइबर की जांच करें

5. 0 ° पोंछकर और 90 ° फिर से शराब के कपड़े से फाइबर को साफ करें

6. क्लैंप को एरो तक लेंथ फिक्सर में रखें और अंत तक दबाएं

7. फाइबर क्लीवर स्लॉट पर फ्लैट लेटें, अंत में संरेखित करें, और फिर फाइबर काट लें

8. अंत में फाइबर की लंबाई होगी: 19.4 मिमी और 29.4 mm 0.1 मिमी, चित्र देखें

सभा

काले लॉकर की जाँच करें

फाइबर के साथ वी प्रवेश द्वार तक फाइबर मोड़, लेकिन वी प्रवेश द्वार से 1 मिमी से अधिक नहीं

आवास, कोटिंग और जिग को समान स्तर पर रखें, स्विच बंद करें।

असंतुष्ट विधानसभा

सहायक जिग को इकट्ठा करें, दाएं छोर पर स्विच पर फिट करें

फाइबर अनलॉक

कवर खोलने, खोल को खोलने के लिए विशेष उत्तल का उपयोग करें

फाइबर को बाहर निकालने के लिए 15 ° उठाएँ

अन्य समान प्रकार:

आवेदन

• परिसर का माहौल
• LAN वातावरण के लिए डेस्क पर कनेक्शन
• पैच पैनल
• प्रत्यक्ष उपकरण समाप्ति
• सब्सक्राइबर / होम (FTTH) अनुप्रयोगों के लिए फाइबर
• मरम्मत / प्रतिस्थापन आवश्यकताओं
• उपकरण परीक्षण होता है

2. 2 मिमी * 3 मिमी या 2.0 * 1.6 मिमी पर लागू करेंसमतलड्रॉप केबल

3. सिरेमिक सी-नाली संरचना प्लास्टिक या धातु नहीं, अच्छा सील प्रदर्शन, लौ retardant

4. सम्मिलन हानि: औसत ≤0.2dB, MAX.40.4dB

5. वापसी नुकसान: d50dB

6. कोई जरूरत epoxy या पॉलिश, क्षेत्र-स्थापित, कारखाने एम्बेडेड फाइबर है
