| एमओक्यू: | 1 पीसी |
| कीमत: | बातचीत योग्य |
| स्टैंडर्ड पैकेजिंग: | 1 पीसी / ड्रम |
| Delivery period: | 7 दिन |

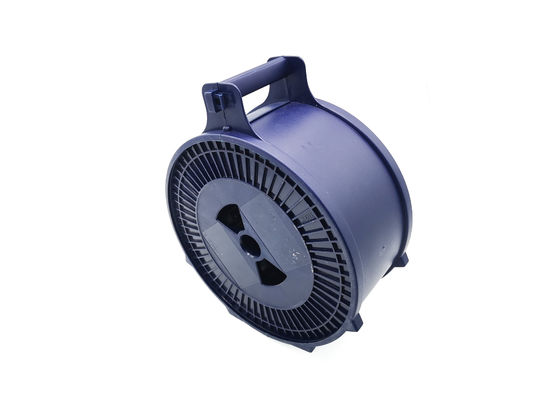

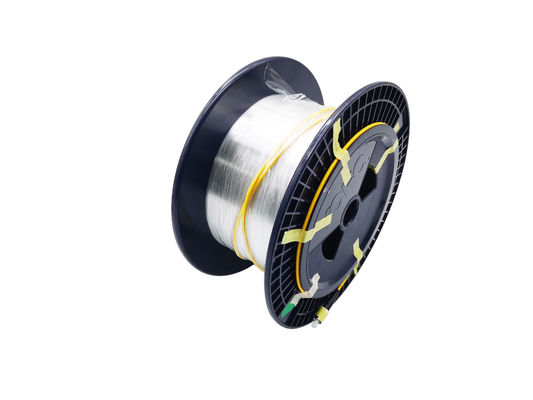

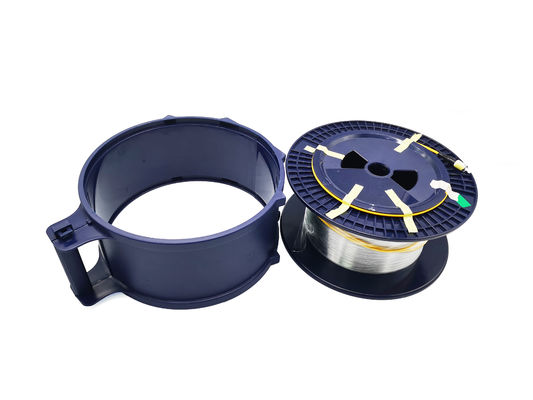

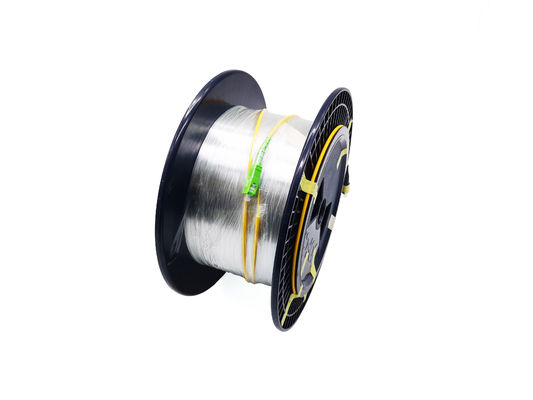

कनेक्टर्स SC FC LC 20KM के साथ टेलीकॉम OTDR टेस्ट बेयर फाइबर G652D G657A 20km कोरिंग
जब ऑप्टिकल फाइबर को मापने के लिए ऑप्टिकल टाइम डोमेन रिफ्लेक्टर (OTDR) का उपयोग किया जाता है, तो कभी-कभी यह सामने आता है कि ऑप्टिकल फाइबर लिंक छोटा है।शॉर्ट ऑप्टिकल फाइबर लिंक को मापते समय, बड़ा क्षीणन मान (xxdb/km) अक्सर प्राप्त किया जाता है, जो क्षीणन सूचकांक को बेहतर मूल्यांकन प्राप्त करने में असमर्थ बनाता है।क्यों?
छोटे ऑप्टिकल फाइबर लिंक (आमतौर पर 1 किमी से कम) के कारण, ओटीडीआर ने वक्र को कुछ अस्थिरता के साथ मापा, जिससे अंतिम संख्यात्मक गणना प्रभावित हुई।OTDR का वर्णन करने वाले तकनीकी मापदंडों में, रैखिकता के बारे में एक सूचकांक है।OTDR का सामान्य सूचकांक 0.05db/db (e600c:0.05db/db, n3900a:0.03db/db) है।वास्तव में, यह सूचक ओटीडीआर वक्र की उतार-चढ़ाव सीमा का वर्णन करता है।
इसलिए, लघु फाइबर के लिए, ओटीडीआर माप की सटीकता को चुनौती दी जाती है।यह समस्या भी OTDR लॉक के सामने आने वाली एक आम समस्या है।तो हम किन तरीकों से इस प्रभाव को कम कर सकते हैं?हम बेहतर परीक्षा परिणाम कैसे प्राप्त कर सकते हैं?
1. 2km परीक्षण झूठे फाइबर जोड़ें
प्रभाव कम हो जाएगा क्योंकि 2km परीक्षण झूठे फाइबर को जोड़ने के कारण फाइबर की लंबाई बढ़ जाती है।अधिक संतोषजनक परिणाम उपलब्ध होना चाहिए।
लेकिन लंबाई बढ़ने और परीक्षण त्रुटि की शुरूआत के कारण, इस विधि में परीक्षण विधि द्वारा लाई गई कुछ त्रुटियां हैं।लेकिन परियोजना की गुणवत्ता के परीक्षण डेटा के रूप में, इसका काफी संदर्भ मूल्य है।
2. प्रकाश स्रोत और ऑप्टिकल बिजली मीटर के साथ लिंक हानि को मापें, और ओटीडीआर के साथ लंबाई मापें
हानि माप की प्रगति में सुधार हुआ है क्योंकि ऑप्टिकल बिजली मीटर प्रकाश स्रोत का उपयोग करके मानक हानि माप पद्धति के करीब लिंक हानि को मापता है।बेशक, खंड फाइबर के लिए, ऑप्टिकल पैलेस कचरे के उच्च रिज़ॉल्यूशन सटीकता स्तर का उपयोग त्रुटि को कम करने के लिए किया जाता है।लंबाई माप ओटीडीआर द्वारा प्राप्त किया गया था।इकाई लंबाई का क्षीणन मान हानि मान को लंबाई मान से विभाजित करके प्राप्त किया जा सकता है।
3. OTDR माप वक्र का उपयोग केवल संदर्भ के रूप में किया जाता है, और OTDR माप लिंक बाधाओं को दूर करने पर केंद्रित होता है।
लघु फाइबर माप में, ओटीडीआर माप वक्र का उपयोग मात्रात्मक आधार के बजाय गुणात्मक आधार के रूप में संदर्भ के रूप में सबसे अच्छा किया जाता है।
सिंगल मोड फाइबर की विशिष्टता
| मद | मूल्य |
| मोड व्यास | (8.6-9.5) ± 0.7um |
| क्लैडिंग व्यास | 125±1um |
| एकाग्रता विचलन | 0.8um |
| गोलाई से बाहर क्लैडिंग | ≤0.2% |
| ऑप्टिकल केबल की तरंग दैर्ध्य काट लें | 1260um |
| मैक्रोबेंडिंग नुकसान 1550nm | 0.3dB |
| (37.5 मिमी त्रिज्या 100 मोड़) 16xx1एनएम | 0.3dB |
| स्क्रीनिंग तनाव | ≥0.69जीपीए |
| शून्य फैलाव तरंग दैर्ध्य | 1300nm≤λ 1324nm |
| शून्य फैलाव ढलान s | ≤0.093ps/um |
| बिना बुलाए फाइबर का ध्रुवीकरण मोड फैलाव गुणांक | xxps (किमी)1/2 |
| ऑप्टिकल केबल की क्षीणन संख्या | 1300nm≤0.3dB/किमी 0.28dB/किमी |
| Yyyy एनएम- - xx डीबी/किमी | |
| १६xx1एनएम - 0.28dB/किमी | |
| ऑप्टिकल केबल का ध्रुवीकरण मोड फैलाव गुणांक | एम -20 ऑप्टिकल फाइबर खंड |
| क्यू -0.01% | |
| PMD-≤0.5ps/(किमी)1/2 |
विशेषताएं
विडियो
विडियो
|
|
| एमओक्यू: | 1 पीसी |
| कीमत: | बातचीत योग्य |
| स्टैंडर्ड पैकेजिंग: | 1 पीसी / ड्रम |
| Delivery period: | 7 दिन |
कनेक्टर्स SC FC LC 20KM के साथ टेलीकॉम OTDR टेस्ट बेयर फाइबर G652D G657A 20km कोरिंग
जब ऑप्टिकल फाइबर को मापने के लिए ऑप्टिकल टाइम डोमेन रिफ्लेक्टर (OTDR) का उपयोग किया जाता है, तो कभी-कभी यह सामने आता है कि ऑप्टिकल फाइबर लिंक छोटा है।शॉर्ट ऑप्टिकल फाइबर लिंक को मापते समय, बड़ा क्षीणन मान (xxdb/km) अक्सर प्राप्त किया जाता है, जो क्षीणन सूचकांक को बेहतर मूल्यांकन प्राप्त करने में असमर्थ बनाता है।क्यों?
छोटे ऑप्टिकल फाइबर लिंक (आमतौर पर 1 किमी से कम) के कारण, ओटीडीआर ने वक्र को कुछ अस्थिरता के साथ मापा, जिससे अंतिम संख्यात्मक गणना प्रभावित हुई।OTDR का वर्णन करने वाले तकनीकी मापदंडों में, रैखिकता के बारे में एक सूचकांक है।OTDR का सामान्य सूचकांक 0.05db/db (e600c:0.05db/db, n3900a:0.03db/db) है।वास्तव में, यह सूचक ओटीडीआर वक्र की उतार-चढ़ाव सीमा का वर्णन करता है।
इसलिए, लघु फाइबर के लिए, ओटीडीआर माप की सटीकता को चुनौती दी जाती है।यह समस्या भी OTDR लॉक के सामने आने वाली एक आम समस्या है।तो हम किन तरीकों से इस प्रभाव को कम कर सकते हैं?हम बेहतर परीक्षा परिणाम कैसे प्राप्त कर सकते हैं?
1. 2km परीक्षण झूठे फाइबर जोड़ें
प्रभाव कम हो जाएगा क्योंकि 2km परीक्षण झूठे फाइबर को जोड़ने के कारण फाइबर की लंबाई बढ़ जाती है।अधिक संतोषजनक परिणाम उपलब्ध होना चाहिए।
लेकिन लंबाई बढ़ने और परीक्षण त्रुटि की शुरूआत के कारण, इस विधि में परीक्षण विधि द्वारा लाई गई कुछ त्रुटियां हैं।लेकिन परियोजना की गुणवत्ता के परीक्षण डेटा के रूप में, इसका काफी संदर्भ मूल्य है।
2. प्रकाश स्रोत और ऑप्टिकल बिजली मीटर के साथ लिंक हानि को मापें, और ओटीडीआर के साथ लंबाई मापें
हानि माप की प्रगति में सुधार हुआ है क्योंकि ऑप्टिकल बिजली मीटर प्रकाश स्रोत का उपयोग करके मानक हानि माप पद्धति के करीब लिंक हानि को मापता है।बेशक, खंड फाइबर के लिए, ऑप्टिकल पैलेस कचरे के उच्च रिज़ॉल्यूशन सटीकता स्तर का उपयोग त्रुटि को कम करने के लिए किया जाता है।लंबाई माप ओटीडीआर द्वारा प्राप्त किया गया था।इकाई लंबाई का क्षीणन मान हानि मान को लंबाई मान से विभाजित करके प्राप्त किया जा सकता है।
3. OTDR माप वक्र का उपयोग केवल संदर्भ के रूप में किया जाता है, और OTDR माप लिंक बाधाओं को दूर करने पर केंद्रित होता है।
लघु फाइबर माप में, ओटीडीआर माप वक्र का उपयोग मात्रात्मक आधार के बजाय गुणात्मक आधार के रूप में संदर्भ के रूप में सबसे अच्छा किया जाता है।
सिंगल मोड फाइबर की विशिष्टता
| मद | मूल्य |
| मोड व्यास | (8.6-9.5) ± 0.7um |
| क्लैडिंग व्यास | 125±1um |
| एकाग्रता विचलन | 0.8um |
| गोलाई से बाहर क्लैडिंग | ≤0.2% |
| ऑप्टिकल केबल की तरंग दैर्ध्य काट लें | 1260um |
| मैक्रोबेंडिंग नुकसान 1550nm | 0.3dB |
| (37.5 मिमी त्रिज्या 100 मोड़) 16xx1एनएम | 0.3dB |
| स्क्रीनिंग तनाव | ≥0.69जीपीए |
| शून्य फैलाव तरंग दैर्ध्य | 1300nm≤λ 1324nm |
| शून्य फैलाव ढलान s | ≤0.093ps/um |
| बिना बुलाए फाइबर का ध्रुवीकरण मोड फैलाव गुणांक | xxps (किमी)1/2 |
| ऑप्टिकल केबल की क्षीणन संख्या | 1300nm≤0.3dB/किमी 0.28dB/किमी |
| Yyyy एनएम- - xx डीबी/किमी | |
| १६xx1एनएम - 0.28dB/किमी | |
| ऑप्टिकल केबल का ध्रुवीकरण मोड फैलाव गुणांक | एम -20 ऑप्टिकल फाइबर खंड |
| क्यू -0.01% | |
| PMD-≤0.5ps/(किमी)1/2 |
विशेषताएं
