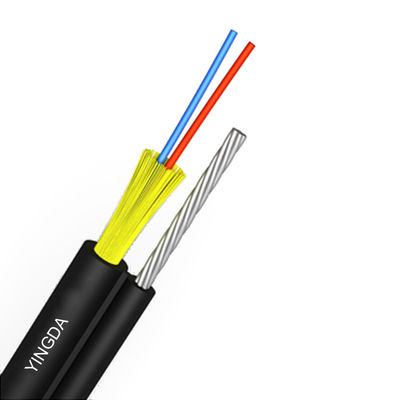

GJYFJC8H FTTH चित्र-8 फाइबर टू द होम एरियल ड्रॉप केबल 2 कोर 7*0.33 मिमी मैसेंजर वायर के साथ
चित्र-8 ड्रॉप केबल अंतिम उपयोगकर्ता के घर तक सीधे जुड़ा होगा, बैंडविड्थ, तरंग दैर्ध्य और ट्रांसमिशन तकनीक प्रतिबंधित नहीं है।एरियल माउंटिंग में सपोर्ट के लिए 7 पीस स्टील स्ट्रैंड हैं।यह ftth फाइबर एक्सेस नेटवर्क के लिए काफी लोकप्रिय है
फाइबर ऑप्टिक केबल अनुप्रयोग
एफटीटीएच केबल सुविधाएँ

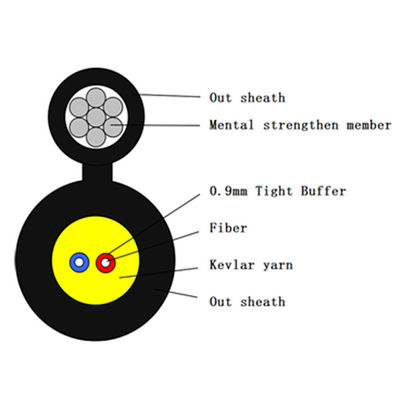

केबल गिराओसंरचना
| सामान | विवरण | |
| फाइबर की संख्या | 2कोर | |
| रेशा | प्रकार | G657A टाइट बफ़र |
| व्यास | 250μm | |
| शक्ति सदस्य | सामग्री | केवलर सूत |
| खुद का समर्थन मैसेंजर तार |
सामग्री | इस्पात तार |
| व्यास | 1.2 मिमी स्टील तार (7*0.33 मिमी) | |
| बाहरी पर्त | सामग्री | एलएसजेडएच |
| व्यास | 1.8±0.2मिमी | |
| केबल का आकार (ऊंचाई * चौड़ाई) | 3.5 मिमी × 6.5 मिमी | |
| केबल का वजन | 26KG±1KG | |
| स्थापना तापमान सीमा(℃) | -20+60 | |
| संचालन और परिवहन तापमान (℃) | -40+70 | |
| न्यूनतम झुकने त्रिज्या (मिमी) | दीर्घकालिक | 15डी |
| न्यूनतम झुकना त्रिज्या (मिमी) |
लघु अवधि | 30डी |
| न्यूनतम स्वीकार्य तन्यता ताकत(एन) |
दीर्घकालिक | 500 |
| न्यूनतम स्वीकार्य तन्यता ताकत(एन) |
लघु अवधि | 700 |
| क्रश लोड (एन/100मिमी) | दीर्घकालिक | 500 |
| क्रश लोड (एन/100मिमी) | लघु अवधि | 1000 |
| मानक फाइबर रंग पहचान | ||
| नहीं। | 1 | 2 |
| रंग | नीला | नारंगी |
ऑप्टिकल फाइबर विशिष्टता
| फाइबर शैली | इकाई | एस.एम जी652 |
एस.एम जी652डी |
मिमी 50/125 |
मिमी 62.5/125 |
मिमी OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| फैलाव | 1550एनएम | पीएस/(एनएम*किमी) | ---- | ≤18 | ---- | ---- | फैलाव |
| 1625एनएम | पीएस/(एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850nm | MHZ.KM | ---- | ---- | ≧400 | ≧160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ≧800 | ≧500 | ||
| शून्य फैलाव तरंगदैर्घ्य | एनएम | 1300-1324 | ≧1302, ≤1322 |
---- | ---- | ≧ 1295, ≤1320 |
|
| शून्य फैलाव ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| पीएमडी अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिज़ाइन लिंक मूल्य | पीएस(एनएम2*के एम) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ≧ 1180, ≤1330 |
≧1180, ≤1330 |
---- | ---- | ---- | |
| केबल कटऑफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310एनएम | उम | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550एनएम | उम | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| न्यूमेरिकल एपर्चर(NA) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| चरण (द्विदिशात्मक का मतलब) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लंबाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| डिएसनिरंतरता | |||||||
| अंतर पीछे बिखराव गुणक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| क्षीणन एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर व्यास | उम | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| आवरण व्यास | उम | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उम | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| कोटिंग/चैफिंच संकेंद्रित त्रुटि |
उम | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| कोटिंग गैर गोलाकार | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लैडिंग सांद्रिक रूप से त्रुटि | उम | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| कर्ल (त्रिज्या) | उम | ≤4 | ≤4 | ---- | ---- | ---- | |
पीएसीk जानकारी
| पैकिंग सामग्री: लकड़ी का ड्रम |
| पैकिंग लंबाई: मानक 2 किमी, 1 किमी, 3 किमी, 4 किमी उपलब्ध हो सकता है |
| रेशम प्रिंट: अनुकूलित करें |
