| एमओक्यू: | 2 कि.मी |
| कीमत: | बातचीत योग्य |
| स्टैंडर्ड पैकेजिंग: | 2 किमी/लकड़ी का ड्रम |

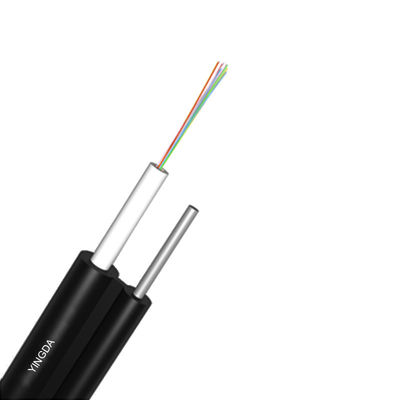

चित्र 8 स्व-समर्थन स्टील संदेशवाहक तार ऑप्टिकल फाइबर केबल GYXTC8Y
फाइबरों को उच्च मॉड्यूल प्लास्टिक से बने एक ढीले ट्यूब में रखा जाता है। ढीले ट्यूब को फाइबर को जगह पर रखने के लिए पानी प्रतिरोधी भरने के यौगिक से भरा जाता है।और बाहरी अनुप्रयोग के लिए उपयुक्त, और फिर एक पीई बाहरी शीट के साथ टूटने या खराब खींचने से बचाने के लिए। वहाँ 1 और स्टील दूत तार एरियल माउंट के लिए स्थापित करने के लिए फाइबर ऑप्टिक केबल का समर्थन करने के लिए है,पर्याप्त अच्छी तन्यता शक्ति बनाए रखने के लिए.
फाइबर ड्रॉप केबल अनुप्रयोग
विशेषताएं

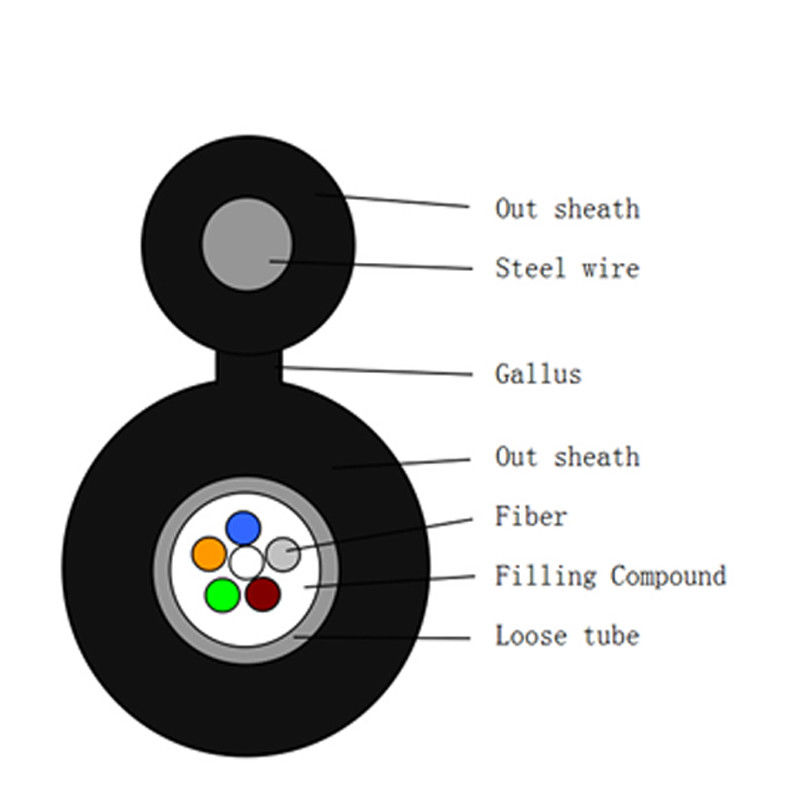

केबल संरचना
| केबल का प्रकार | GYXTC8Y | |
| फाइबर की संख्या | 2~12 कोर | |
| आर्द्रता बाधा | जल अवरोधन प्रणाली | |
| केंद्रीय शक्ति सदस्य | सामग्री | एफआरपी |
| व्यास | 1.4 मिमी | |
| मानसिक शक्ति सदस्य | सामग्री | जस्ती स्टील के तार |
| व्यास | 1.2 मिमी | |
| ढीली नली | सामग्री | पीबीटी |
| व्यास | Ф2.0 मिमी | |
| केबल भरना | सामग्री | केबल भरने का यौगिक |
| बाहरी आवरण | सामग्री | पीई |
| व्यास | 1.70±0.2 मिमी | |
फाइबर रंग कोड
| फाइबर की संख्या प्रति ट्यूब 8कोर |
1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरी | ब्राउन | ग्रे | सफेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | जल |
केबल की यांत्रिक विशेषता
| कोर | केबल का व्यास | वजन |
| 2 कोर से 24 कोर | 3.2 * 6.5 मिमी | 55 ±5 किलोग्राम/किमी |
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | दीर्घकालिक | 10D |
| मीन झुकना त्रिज्या ((मिमी) |
अल्पकालिक | 20D |
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
दीर्घकालिक | 600 |
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
अल्पकालिक | 1500 |
| कुचल भार (एन/100 मिमी) | दीर्घकालिक | 600 |
| कुचल भार (एन/100 मिमी) | अल्पकालिक | 1500 |
| ऑपरेशन तापमान (°C) |
-40+70 | |
| स्थापना तापमान ((°C) |
-15+60 | |
फाइबर की विशेषताएं
| फाइबर का प्रकार | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| कमजोरी | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| फैलाव | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य फैलाव ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल कटऑफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200+/ -0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | ||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | |||
| कोर व्यास | उह | 50+1/1.0 | 62.5+/25 | 50+1/1.0 | ||
| आवरण का व्यास | उह | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| कोटिंग व्यास | उह | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- |
पैकेज की जानकारी
| 1पैकिंग सामग्रीः लकड़ी का ड्रम |
| 2पैकिंग लंबाईः 2 किमी, 3 किमी, 4 किमी या अनुकूलित करें। |
| 3. अनुकूलित करेंः लोगो, भाग संख्या, लंबाई, सामग्री, फाइबर रंग, आदि |
