| एमओक्यू: | 2 कि.मी |
| कीमत: | बातचीत योग्य |
| स्टैंडर्ड पैकेजिंग: | 2 किमी/लकड़ी का ड्रम |
एफटीटीएच एक्सेस नेटवर्क पीई शीथ एफआरपी ब्लैक के लिए GYFXTY 5.0 मिमी सेंट्रल लूज ट्यूब आउटडोर केबल

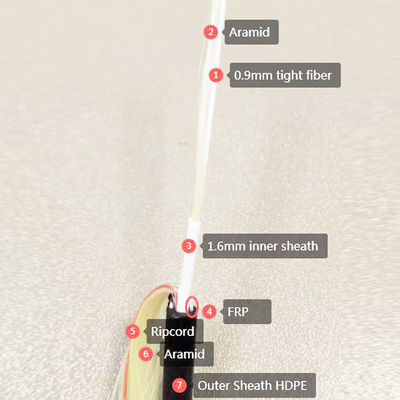

केंद्रीय ढीली ट्यूब के बीच में ऑप्टिकल फाइबर, पीबीटी ट्यूब एक जल प्रतिरोधी भरने वाले यौगिक से भरे होते हैं।यदि ग्राहक अनुरोध करता है, तो ट्यूब के बाहर स्ट्रेंथ मेंबर के लिए एरामिड यार्न (केवलर) जोड़ा जा सकता है और दोनों तरफ दो समानांतर एफआरपी स्ट्रेंथ मेंबर रखे जाते हैं।केबल एक पॉलीथीन (पीई) आवरण के साथ पूरा किया गया है।यह हवाई या डक्ट अनुप्रयोग के लिए एक अच्छा विकल्प है।

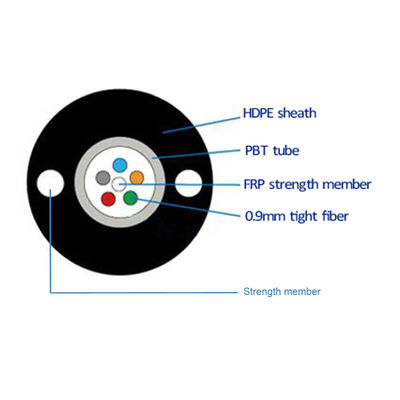

केबल आयाम और संरचना
| केबल प्रकार | GYFXTY | |
| प्रकाशित तंतु | फाइबर गिनती | G657A2 |
| रंग | प्राकृतिक | |
| बफर | सामग्री | एलएसजेडएच |
| रंग | सफ़ेद | |
| व्यास | 0.85±0.05मिमी | |
| ढीली ट्यूब | सामग्री | पीबीटी |
| रंग | प्राकृतिक | |
| व्यास | 0.35±0.05मिमी | |
| शक्ति सदस्य | सामग्री | एफआरपी*2 |
| व्यास | 1.0 | |
| बाहरी पर्त | सामग्री | एचडीपीई |
| रंग | काला | |
| व्यास | 5.0±0.35मिमी | |
| मोटाई | 1.7±0.15मिमी |
G6572 फाइबर क्षीणन
| वस्तु | पैरामीटर | इकाई | कीमत | |
| केबल से पहले | केबल के बाद | |||
| ऑप्टिकल विशेषताएँ | 1310 एनएम पर क्षीणन | डीबी/किमी | ≤0.35 | ≤0.40 |
| 1383एनएम पर क्षीणन | डीबी/किमी | ≤0.35 | ≤0.40 | |
| 1550 एनएम पर क्षीणन | डीबी/किमी | ≤0.21 | ≤0.30 | |
| 1625एनएम पर क्षीणन | डीबी/किमी | ≤0.23 | ≤0.30 | |
| शून्य फैलाव तरंगदैर्घ्य | एनएम | 1300-1324 | ||
| शून्य फैलाव ढलान | पीएस/(एनएम2*किमी) | ≤0.092 | ||
| केबल ने तरंगदैर्घ्य λcc को काट दिया | एनएम | ≤1260 | ||
| मोड फ़ील्ड व्यास (एमएफडी) 1310एनएम पर | उम | 8.4-9.2 | ||
| मोड फ़ील्ड व्यास (एमएफडी) 1550एनएम पर | उम | 9.3-10.3 | ||
| 1310nm पर अपवर्तन का समूह सूचकांक (विशिष्ट)। | / | 1.466 | ||
| 1550एनएम पर अपवर्तन का समूह सूचकांक (विशिष्ट)। | / | 1.467 | ||
| 1550 एनएम पर मैक्रो-बेंड लॉस (1 टर्न, 7.5 मिमी त्रिज्या)। | डीबी | ≤0.5 | ||
| 1550 एनएम पर मैक्रो-बेंड लॉस (1 टर्न, 10 मिमी त्रिज्या)। | डीबी | ≤0.1 | ||
| 1550 एनएम पर मैक्रो-बेंड लॉस (10 टर्न, 15 मिमी त्रिज्या)। | डीबी | ≤0.03 | ||
| ज्यामितीय विशेषता | आवरण व्यास | उम | 125±7 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | ≤0.7 | ||
| कोटिंग व्यास | उम | 235-245 | ||
| कोटिंग/क्लैडिंग संकेंद्रितता त्रुटि | उम | ≤12.0 | ||
| कोटिंग गैर-गोलाकारता | % | ≤6.0 | ||
| कोर/क्लैडिंग सांद्रण त्रुटि | उम | ≤0.5 |
यांत्रिक और पर्यावरणीय विशेषताएँ
| तन्यता ताकत | लघु अवधि | 500N |
| दीर्घकालिक | 200N | |
| क्रश प्रतिरोध | लघु अवधि | 500एन/100मिमी |
| दीर्घकालिक | 100एन/100मिमी | |
| तापमान की रेंज | -20℃~+60℃ | |
| झुकने की त्रिज्या | गतिशील | ≥20D |
| स्थिर | ≥20D |
अन्य विवरण:
