| एमओक्यू: | 2 कि.मी |
| कीमत: | बातचीत योग्य |
| स्टैंडर्ड पैकेजिंग: | 2 किमी/लकड़ी का ड्रम |

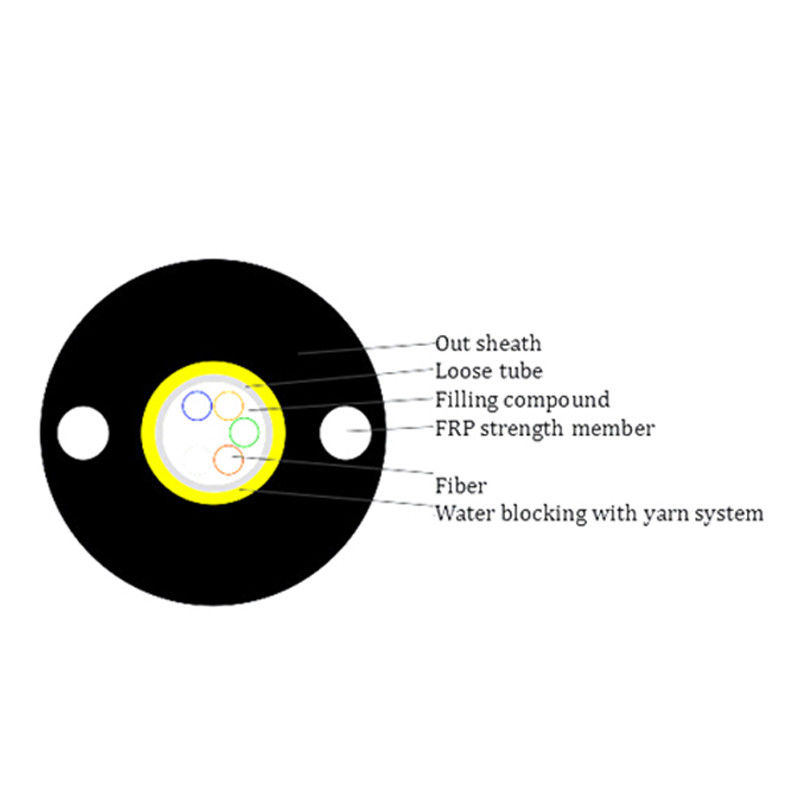

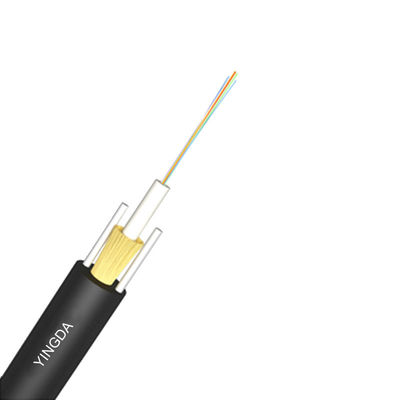

रेशों को उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में रखा जाता है।ट्यूब जल प्रतिरोधी फिलिंग कंपाउंड से भरी होती हैं।पीबीटी ढीली ट्यूब के बाहर, स्ट्रेंथ मेंबर के लिए एरामिड यार्न (केवलर) होते हैं, और दोनों तरफ दो समानांतर एफआरपी स्ट्रेंथ मेंबर रखे जाते हैं।केबल एक पॉलीथीन (पीई) आवरण के साथ पूरा किया गया है।
आवेदन
विशेषताएँ
केबल संरचना
| केबल प्रकार | GYFXTY | |
| फाइबर की संख्या | 2~24कोर | |
| नमी बाधा | जल अवरोधक टेप | |
| ढीली ट्यूब | सामग्री | पीबीटी |
| व्यास | एफ2.2(बाहरी/आंतरिक) | |
| ट्यूब भरना | ट्यूब भरने का कंपाउंड | |
| शक्ति सदस्य | सामग्री | एफआरपी |
| व्यास | 2 पीसी | |
| बाहरी पर्त | सामग्री | पी.ई |
| व्यास | 1.8±0.2मिमी | |
रेशे का रंग
| प्रति फाइबर की संख्या ट्यूब 8कोर | 1 | 2 | 3 | 4 | 5 | 6 |
| नीला | नारंगी | हरा | भूरा | स्लेटी | सफ़ेद | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| लाल | काला | पीला | बैंगनी | गुलाबी | पानी | |
| रंग 13~24 को काले ट्रेसर से चिह्नित किया जाएगा। काले रंग के लिए काले ट्रेसर से चिह्नित करने की आवश्यकता नहीं है, इसके बजाय प्रकृति रंग का उपयोग किया जाएगा। | ||||||
केबल यांत्रिक विशेषता
| मुख्य | केबल व्यास | वज़न |
| 2~24 | 7.2 मिमी | 45±2किग्रा/किमी |
| न्यूनतम झुकने त्रिज्या (मिमी) | दीर्घकालिक | 10डी |
| न्यूनतम झुकना त्रिज्या (मिमी) | लघु अवधि | 20डी |
| न्यूनतम स्वीकार्य तन्यता ताकत(एन) | दीर्घकालिक | 500 |
| न्यूनतम स्वीकार्य तन्यता ताकत(एन) | लघु अवधि | 1200 |
| क्रश लोड (एन/100मिमी) | दीर्घकालिक | 300 |
| क्रश लोड (एन/100मिमी) | लघु अवधि | 1000 |
| संचालन तापमान (℃) | -40+70 | |
| इंस्टालेशन तापमान(℃) | -20+60 | |
फाइबर विशेषता
| फाइबर शैली | इकाई | एस.एम जी652 | एस.एम जी652डी | मिमी 50/125 | मिमी 62.5/125 | मिमी OM3-300 | |
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| फैलाव | 1550एनएम | पीएस/(एनएम*किमी) | ---- | ≤18 | ---- | ---- | डिस्प्रेशन |
| 1625एनएम | पीएस/(एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850nm | MHZ.KM | ---- | ---- | ≧400 | ≧160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ≧800 | ≧500 | ||
| शून्य फैलाव तरंगदैर्घ्य | एनएम | 1300-1324 | ≧1302, ≤1322 | ---- | ---- | ≧ 1295, ≤1320 | |
| शून्य फैलाव ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| पीएमडी अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिज़ाइन लिंक मूल्य | पीएस(एनएम2*के एम) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ≧ 1180, ≤1330 | ≧1180, ≤1330 | ---- | ---- | ---- | |
| केबल कटऑफ तरंग दैर्ध्य λcc | एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310एनएम | उम | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550एनएम | उम | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| न्यूमेरिकल एपर्चर(NA) | ---- | ---- | 0.200+/ -0.015 | 0.275+/-0. 015 | 0.200+/-0 .015 | ||
| चरण (द्विदिशात्मक का मतलब) माप) | डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लंबाई और बिंदु | डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| अलगाव | ||||||
| अंतर बैकस्कैटर गुणक | डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| क्षीणन एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | |||
| कोर डिमैटर | उम | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | ||
| आवरण व्यास | उम | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| क्लैडिंग नॉन-सर्कुलरिटी | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| कोटिंग व्यास | उम | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| कोटिंग/चैफिंच संकेंद्रित त्रुटि | उम | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 |
| कोटिंग गैर गोलाकार | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 |
| कोर/क्लैडिंग संकेंद्रितता त्रुटि | उम | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
| कर्ल(त्रिज्या) | उम | ≤4 | ≤4 | ---- | ---- | ---- |
पैकेट
| 1.पैकिंग सामग्री: लकड़ी का ड्रम |
| 2. पैकिंग लंबाई: केबल की मानक लंबाई 2 किमी होगी।यदि ग्राहक की आवश्यकता हो तो अन्य केबल लंबाई भी उपलब्ध है |
