| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | एडीएस |
| एमओक्यू: | 2 मी |
| कीमत: | बातचीत योग्य |
| प्रसव का समय: | भुगतान के 10 दिन बाद |
| भुगतान की शर्तें: | वेस्टर्न यूनियन, टी / टी |

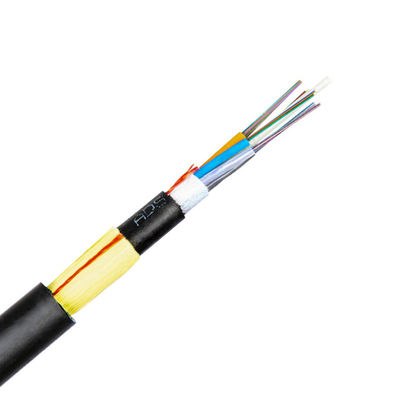

72 करोड़ ऑल डाइइलेक्ट्रिक सेल्फ सपोर्टिंग पावर ऑप्टिकल फाइबर केबल एडीएसएस पीई एटी ब्लैक आउटडोर

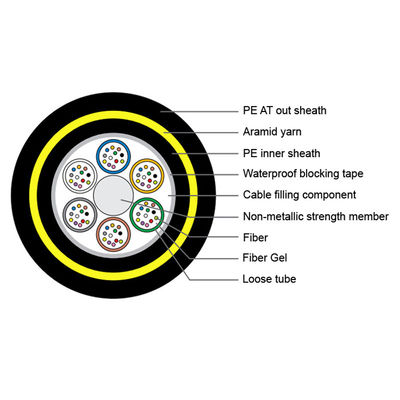

ADSS ऑप्टिकल केबल एक ढीली परत वाली मुड़ी हुई संरचना को अपनाती है, जो 250um फाइबर को उच्च मापांक सामग्री से बनी एक ढीली ट्यूब में लपेटती है, और ढीली ट्यूब जलरोधी यौगिकों से भरी होती है।ढीली आस्तीन और भरी हुई रस्सी पूंछ आस्तीन गैर-धातु केंद्र प्रबलित एफआरपी हैं जो एक कॉम्पैक्ट केबल कोर में मुड़ जाती हैं, और केबल कोर के अंतराल पानी को अवरुद्ध करने वाले मरहम से भरे होते हैं।केबल कोर के बाहर पॉलीइथाइलीन पीई आंतरिक म्यान को बाहर निकालें, फिर एरामिड फाइबर को मोड़ें जो सुदृढीकरण के रूप में कार्य करता है, और अंत में पॉलीइथाइलीन पीई म्यान या इलेक्ट्रिक ट्रेस प्रतिरोधी एटी म्यान को बाहर निकालें।
72 करोड़ एडीएसएस केबल तकनीकी पैरामीटर
| केबल प्रकार | एडीएस | |||||||||
| फाइबर गिनती | 12-144 करोड़ (यदि अन्य हो, तो कृपया बिक्री टीम से संपर्क करें!) | |||||||||
| अवधि (एम) | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
| क्रॉस-अनुभागीय क्षेत्र (मिमी) की गणना करें2) | 116.14 | 118.17 | 121.13 | 123.22 | 127.9 | 128.72 | 132.68 | 134.73 | 151.57 | 156.15 |
| फाइबर मात्रा/ट्यूब | 6 | 6 | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 |
| केबल व्यास (मिमी) | 11.8 | 11.9 | 12.2 | 12.58 | 12.7 | 13 | 13.8 | 14.1 | 14.5 | 16.1 |
| रेटेड तन्यता ताकत आरटीएस (केएन) | 9 | 13 | 18 | 22 | 27.55 | 34.2 | 38.95 | 44.65 | 51.3 | 57.6 |
| अधिकतम स्वीकार्य तनाव ईडीएस (केएन) | 3.6 | 5.2 | 7.2 | 8.8 | 11.02 | 13.68 | 38.95 | 44.65 | 51.3 | 57.6 |
| लोचदार मापांक (केएन/मिमी2) | 7.8 | 9.63 | 12.92 | 14.85 | 17.97 | 20.81 | 22.69 | 24.79 | 26.43 | 28.41 |
| थर्मल विस्तार गुणांक (1/℃*10-6) | 10.41 | 7.85 | 4.71 | 3.71 | 2.55 | 1.8 | 1.41 | 1.04 | 0.79 | 0.53 |
| केबल का वजन (किलो/किमी) | ≤120.6 | ≤124.4 | ≤130.4 | ≤136.6 | ≤140.9 | ≤146.1 | ≤165.2 | ≤171.1 | ≤173.2 | ≤179.1 |
| न्यूनतम स्वीकार्य झुकने त्रिज्या (मिमी) | ऑपरेशन: 15डी, बिछाने: 25डी | |||||||||
| अधिकतम ड्रम लंबाई (एम) | 6000 | |||||||||
| टिप्पणी;उपरोक्त डेटा केवल संदर्भ के लिए है | ||||||||||
एडीएसएस केबल सुविधाएँ
