| एमओक्यू: | 10 किमी |
| कीमत: | बातचीत योग्य |
| स्टैंडर्ड पैकेजिंग: | 2 किमी/लकड़ी का ड्रम |

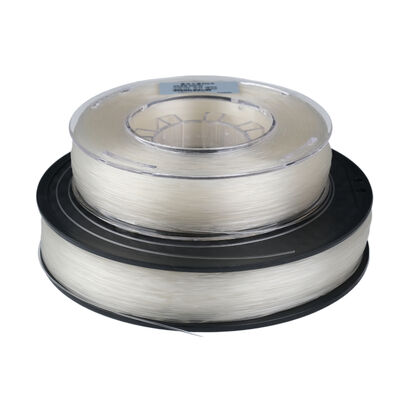

FTTH अदृश्य फाइबर ऑप्टिक केबल G657 पारदर्शी शीथ इनडोर वायरिंग 0.9 1.2mm PVC
FTTH परियोजना में, अंतिम उपयोगकर्ता इनडोर वायरिंग सबसे अधिक भार वहन करने वाली होती है, और कई कारकों पर विचार करने की आवश्यकता होती है, जैसे कि लाइन सुरक्षा, इनडोर सौंदर्यशास्त्र सुनिश्चित करना और निर्माण को सुविधाजनक बनाना। इसलिए, अदृश्य ऑप्टिकल केबल उभरे।
अदृश्य ऑप्टिकल केबल पारदर्शी टाइट बफर ऑप्टिकल फाइबर केबल का संक्षिप्त नाम है, जो G657 ऑप्टिकल फाइबर, फाइबर जेल और पारदर्शी टाइट बफर शीथ से बना है। चाहे बाहरी परत को हॉट मेल्ट एडहेसिव से कवर करने की आवश्यकता है या नहीं, यह वास्तविक अनुप्रयोग आवश्यकताओं द्वारा तय किया गया था। प्रत्येक परत को एक्सट्रूज़न तकनीक का उपयोग करके चरण दर चरण एक्सट्रूड किया जाता है। हॉट मेल्ट एडहेसिव के बिना अदृश्य ऑप्टिकल केबल का व्यास 0.9mm है, और हॉट मेल्ट एडहेसिव के साथ अदृश्य ऑप्टिकल केबल का व्यास 1.2mm है। अदृश्य केबल शीथ PVC या नायलॉन सामग्री से बनाई जा सकती है। पारंपरिक अदृश्य ऑप्टिकल केबल PVC सामग्री से बने होते हैं, लेकिन यदि कठोरता के लिए उच्च आवश्यकता है, तो नायलॉन सामग्री चुनी जा सकती है, जिसमें उच्च कठोरता और तन्यता ताकत होती है।
अदृश्य ऑप्टिकल केबल का उपयोग एक ऐसा अनुप्रयोग है जहां उपयोगकर्ता ड्रॉप केबल के उपयोग को स्वीकार नहीं करते हैं या उपयोगकर्ताओं के लिए प्रवेश की कठिनाई की समस्या को हल करते हैं, खासकर पुराने आवासीय क्षेत्रों और कार्यालय स्थानों में। उपयोग किया जाने वाला फाइबर G.657A फाइबर है जिसका न्यूनतम झुकने वाला त्रिज्या 5mm है। बिछाते समय, दृष्टिकोण पर कीलें, ब्रैकेट, छेद या पाइप ड्रिल करने की आवश्यकता नहीं होती है, जो मूल इनडोर संरचना को नुकसान पहुंचा सकते हैं या केबल के ढीले होने और रुक-रुक कर बिछाने के कारण गिरने जैसे सुरक्षा खतरों का कारण बन सकते हैं। साथ ही, क्योंकि केबल लगभग पारदर्शी है, यह इनडोर सौंदर्यशास्त्र को प्रभावित नहीं करेगा। निर्माण विधि सरल है, और बिछाने की परियोजना को पूरा करने के लिए केवल हाथ से पकड़े जाने वाले हीटिंग इंस्टॉलेशन टूल की आवश्यकता होती है।
विशेषताएं
तकनीकी पैरामीटर
| केबल प्रकार | चित्र-8 प्रकार | माइक्रो प्रकार | |
| बाहरी व्यास | 2.0*3.0mm | 0.9mm | |
| वजन | 10kg/km | 1kg/km | |
| रंग | काला, सफेद | पारदर्शी | |
| तन्यता ताकत | 200N | 50N | |
| न्यूनतम झुकने वाला त्रिज्या | गतिशील | 20mm | 5mm |
| स्थैतिक | 10mm | 3mm | |
| ट्रांसमिशन लॉस | 1310nm | ≤0.4db/km | ≤0.25db/km |
| 1550nm | ≤0.4db/km | ≤0.25db/km | |
| कार्य / भंडारण तापमान | -40°C ~+70°C | ||
संचालन चरण
1. स्थापना उपकरण के लिए ऑप्टिकल केबल तैयार करें
2. फाइबर ऑप्टिक को नुकसान पहुंचाए बिना त्वचा का गैप निकालने के लिए वायर स्ट्रिपिंग प्लायर्स का उपयोग करें।
3. त्वचा के गैप से 0.9mm बाहरी त्वचा को छीलने के लिए अपनी उंगली का उपयोग करें। छीलने के बाद, इसे समतल काटने के लिए कटिंग चाकू का उपयोग करें, और अल्कोहल कॉटन से फाइबर ऑप्टिक केबल और एंड फेस को साफ करें।
4. थ्रेशोल्ड या स्कर्टिंग लाइन के साथ स्थापित करें, कनेक्टर को असेंबल करें या साइट पर वेल्ड करें।
पूरा होने के बाद लगभग अदृश्य।
विडियो
|
|
