| एमओक्यू: | 100 PCS |
| कीमत: | 0.19USD-0.72USD |

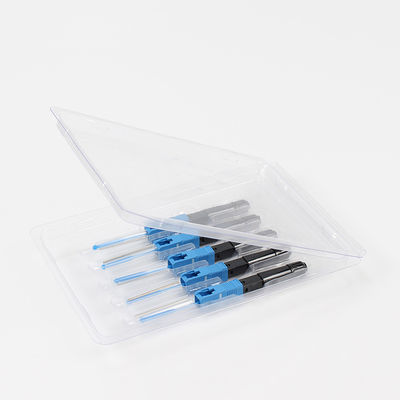

| स्टैंडर्ड पैकेजिंग: | 5 pieces or 10pcs / blister box |
| Delivery period: | 5 working days after got payment |
| भुगतान विधि: | T/T or western Union |
| आपूर्ति क्षमता: | 500,000pcs per month |

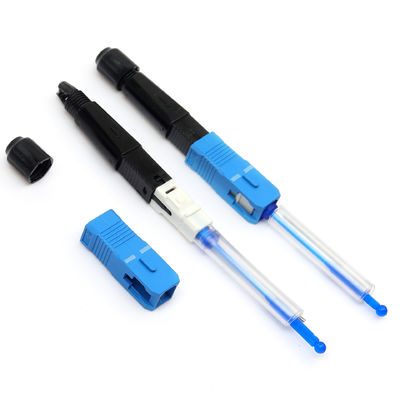

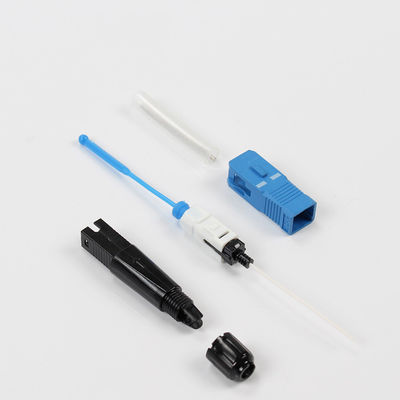

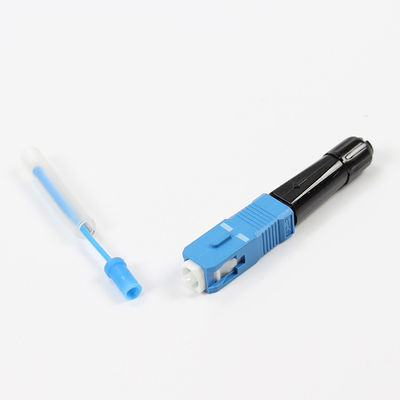

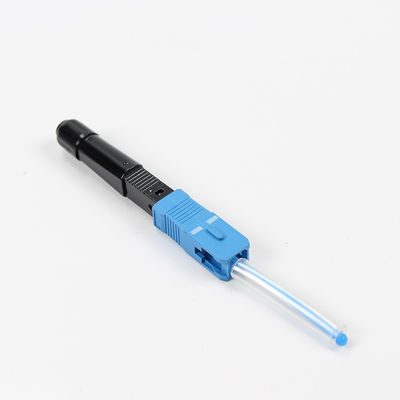

एससी फ्यूजन स्प्लिट-ऑन कनेक्टर ऑप्टिकल फाइबर प्रकार का फास्ट कनेक्टर है, लेकिन इसका स्प्लिटिंग बिंदु कनेक्टर के अंत के अंदर है, समकक्ष रूप से स्प्लिटिंग करते समय पिगटेल को समाप्त करता है।फायदा यह है कि स्प्लिट के बाद अतिरिक्त सुरक्षा की आवश्यकता नहीं है, जैसे कि स्प्लिट ट्रे, स्प्लिट क्लोजर, या वितरण बक्से। मैकेनिकल स्प्लिटर के डिजाइन के अनुबंध में, यह वी-ग्रूव मैकेनिकल कनेक्टर रखरखाव और संचालन लागत और टिकाऊ बचाता है,जो स्प्लिसिंग मशीन की उच्च लागत की अवधारणा को उलट देता है और FTTH निर्माण पर लागू नहीं होता है.
कनेक्टर विशेषताओं पर एससी एफशन स्प्लिट
SC Fsion Splice On कनेक्टरविनिर्देश
| मॉडल | YDFOSC001 |
| कनेक्टर का प्रकार | एससी/यूपीसी, एससी/एपीसी |
| केबल का प्रकार | 0.9 मिमी, 2.0 मिमी, 3.0 मिमी, 3.1 * 2.0 मिमी ड्रॉप केबल |
| फाइबर व्यास | 125um ((G657A2 नंगे फाइबर) |
| तंग बफर व्यास | 250um |
| फाइबर का प्रकार | एकल मोड OS1 9/125um |
| सम्मिलन हानि | ≤0.3dB |
| रिटर्न हानि | ≤ 50dB |
| नंगे फाइबर ठोस सख्तता | > 250 ग्राम |
| कार्य तापमान | -40°C-+80°C |
| तन्यता शक्ति | 60 एन (5 किलोग्राम 2 मिनट के लिए) |
| ड्रॉप परीक्षण | एक बार में 4 मीटर ऊंची सीमेंट मंजिल दिशा, कुल मिलाकर 3 गुना |
फ्यूजन स्प्लिट-ऑन कनेक्टर निर्देश चरण
1तैयारी
2. फाइबर केबल में गर्मी सिकुड़ने पाइप आवास और अखरोट के माध्यम से डाल
3. लगभग 45 मिमी के कवर को हटाने के लिए फ्लैट फाइबर स्ट्रिपर का उपयोग करें
4. फाइबर कोटिंग परत को हटाने के लिए फाइबर स्ट्रिपर का उपयोग करें और फाइबर को साफ करें, फिर ऑप्टिकल फाइबर को धारक पर रखें।
5. फाइबर काटने वाले से फाइबर काटें
6. संयोजन स्प्लिस मशीन में इकट्ठा धारक रखें
7. 0.9 मिमी फाइबर कोटिंग परत को हटा दें
8. ऑप्टिकल फाइबर साफ करें और इसे संलयन splicer मशीन के धारक में डाल दिया
9. फाइबर काटने वाले से फाइबर काटें
10. संलयन स्प्लिसर मशीन में धारक डालें
11. दो धारक उपकरण तैयार होने के बाद, संलयन मशीन बंद, संलयन शुरू
12. फ्यूज करने के बाद, मशीन खोलें और पूरे spliced- कनेक्टर सावधानी से बाहर ले
13. थर्मल-संकुचन ट्यूब को स्प्लिस्ड-कनेक्टर की पूंछ में ध्यान से डालें, फिर पूरे स्प्लिस्ड कनेक्टर को फ्यूजन मशीन में डालें और गर्म करना शुरू करें
14. लगभग 90s हीटिंग के बाद संलयन मशीन से कनेक्टर निकालें, और फिर लगभग 5s के लिए ठंडा
10s के लिए.
15पूर्ण असेंबली
* कृपया अनुकूलित FTTH पिघलने मशीन का उपयोग करें
* अनुशंसित उपभोग्य सामग्रियाँ:
निम्नलिखित वस्तुओं का भंडार रखें
